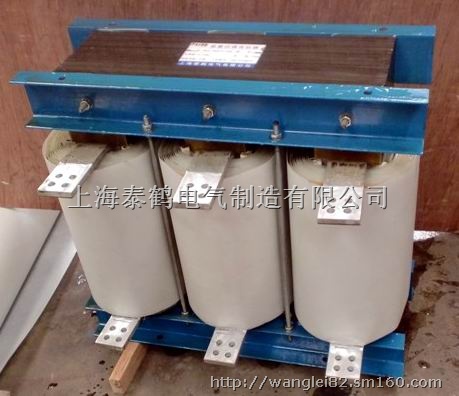

滤波电抗器：一、用途　该滤波电抗器用于低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。二、结构特点1.该滤波电抗器分为三相和单相两种，均为铁心干式。2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。3.线圈采用多根H级漆包扁铜线绕制，排列紧密且均匀。4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，上部铁轭与下部芯柱间的间隙分为可调型与不可调两种。5.电抗器的夹件、紧固件等采用非磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。6.外露部件均采取了防腐蚀处理，引出端子采用了镀锡铜管端子。
