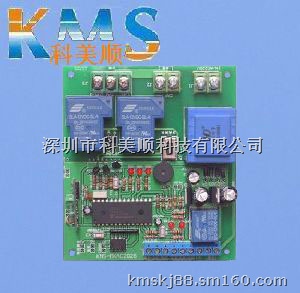

名称：电动门数码控制器  型号：KMS-MK202B

   MK202B智能型内置电动门控制器是我公司最新开发的产品，采用
先进的微电脑控制，比一般的控制器更稳定，更安全可靠。

一、技术参数：

   1.工作电压：AC220V±10%

   2.输出电流：30A

   3.输出电压：AC220V±10%

   4.输出信号：同源

   5.外观尺寸：116*103*32(mm)

   6.遥 控 距 离 ：开阔地 >70米（无同频信号干拢情况）

   7.解码方式：学习码

二、本控制器显著以下优点

   1.防冲行程设计:当门体到达行程，只能按相反方向按键，电机才
     能动作，防止冲出行程。

   2.电机时间保护:  电机保护时间墨认为90秒，如果电机保护时间
     不够，可按以下方式重新设定。门体安装完毕并确定电机方向和
     行程方向对应后进行操作。按住电机保护时间设定键5秒，控制
     器有一声响后松开按键，门体会自动开门到行程停，然后执行关
     门动作，关门到行程后停，完成电机保护时间设置。

   3.自动关门功能:时间可从3，10，20，30秒中选取。

   4.同时兼容手动和遥控操作，手动轻按触发，遥控无方向

   6.线外防夹功能：当门在关门时，有障碍物挡住线外线时，门体会
     自动停，并反方向运行，防止夹伤人或物体。

   7.LED显示故障检测：使信号的输入输出一目了然，方便使用和维修。

三、遥控器使用方法

   1、遥控键盘操作：按动遥控器上的方向（关门、开门）键可使电
      机动作，按遥控器停键，电机停止

   2、锁定手动键盘：当按动遥控器上的锁键时，控制盒进入锁定状态，
      即只锁定手动按钮和遥控方向键，在控制盒锁定状态，必须按遥
      控器上的停键解锁后,才能使遥控器上的方向键和控制器上的手动

   3、遥控增加：按遥控器上的设定键1秒，功能指示灯灭，连续按遥控
      器上任何键两次，功能指示灯闪三次，设定完毕，遥控器可正常
      使用。第二个遥控或更多遥控，只需按第一个遥控密码焊好就可
      以了。

   4、遥控密码删除：按住设定键不放约8秒钟，指示灯转为常亮，此时
      可以放开设定键，清除以前所学习的遥控器完毕。

四、接线说明

   1.外接单键手动：可选用门铃开关，接于 GND 和ONE 两个接线柱。单
    键手动为循环方式  开— 停— 关—停 。

   2.自动关门功能设定：用户可按需要自行设定自动功能。当P7跳线短接
    时，表示自动关门功能使用；时间可通过P8，P9 短接或打开调整，跳
    线帽打开为有效

   3.红外接线：当在电机在关门过程中，红外线保护装置有动作（红外和
     GND短接），电机马上停2S ，然后执行开门动作

   4.限位开关：当门在开或关运行状态下，使开限位、关限位和GND短接，
     控制板立即停止向电机供电。

五、应用于车库门控制、遥控窗帘、卷闸门、平移门、道闸开关控制等
