GDF管道风机离心式管道风机消声管道风机防爆矩形包厢管道风机低噪声箱形管道风机

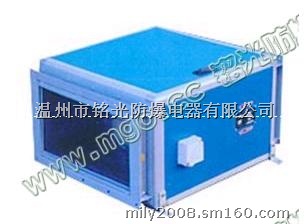

MGDF系列离心式管道风机（消声型管道风机）
该产品可用于宾馆，商场，医院，影剧院，歌舞厅，礼堂，大专院校和科研单位，以及工业与民用建筑内的通风换气。
输送气体的种类：空气和其他不自然的。无腐蚀性的，对人体无害的气体。
气体内的杂质：气体内不许有粘性物质，所含的尘土及硬颗粒物大于120mg/m3。
气体温度使用范围：-20摄氏度-80摄氏度。
该系列风机仅使用在室内安装，并应按样本主视图方位安装，不得上下颠倒安装，不准侧立安装，否则会影响电机使用寿命。如需装于室外，必须考虑电机的防雨措施。
二、型号结构:
叶轮由多个前向圆弧铝合金叶片，前盘，后盘组成，均采用机械化模具制作而成，并经静，动平稳校验，运转平稳可靠，具有良好的空气动力性能。
机壳采用镀锌钢板或不锈钢板，经机械化及模具加工后点焊接而成。结构牢固，合理紧凑。电机支座采用镀锌经机械化模具制作成形。
电机均用单支撑外旋电机，叶轮固定在电机外壳上，电机支撑端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。
三、产品特点:
GDF系列离心式管道风机，系本厂吸取国外先进技术的基础上加以改进制成的新型产品，该产品可直接与风管连接，性能好，运行平稳人，噪声低，结构合理紧凑，安装方便，是九十年代填补国内空白替代进口产品。
四、设计选用说明:
该管道风机属前向多翼型离心通风机，在相同风量，分压情况下，其噪声比轴流风机低的多。本系列风机的风量，风压，噪声等参数是根据许多工程实际需要提出的，广泛适用于公共场所的送，排风系统。
在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送，排风系列的下正常使用。当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。风机的噪声是额定风量，风压未接风管时距进风口一米处侧得的平均数，配有进，排风管，则噪声将有所衰减。对于噪声要求较高的场合，应在进，排风管道上配置消声弯头或消声器。风机配用单相（200V）电机的电源接线图放置在风机电源接线盒内。
风机运行时振动小，一般不需采取减振措施。若设计认为有必要，可在风机支承外加减振橡胶或减振弹簧。
六、外形及安装举例:
