最大使用角度           110度

     最小使用角度           15度

     使用温度范围           -5-50摄氏度

     产品重量               12±1g

     产品外壳和盖的材料      PBT

     旋转轴材料             PPS

     使用油                 硅油

                               使用说明

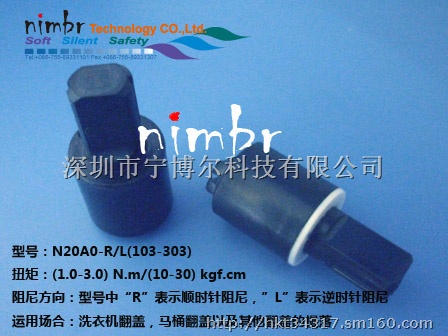

1.N20系列产品为叶片式旋转缓冲器。扭矩在产品旋转过程中会逐渐正大，通常适合使用在扭矩逐渐

增大的场合，比如马桶翻盖，洗衣机翻盖，等等…由于盖子是从竖直方向下落到水平位置，当盖

板在竖直方向上时，盖板重力产生的扭矩为零，此时缓冲器内部受到的作用力为最小，既产生的扭

矩最小，随着盖板的下落，外部重力所产生的扭矩越来越大，缓冲器内部所受到的作用力也越来越

大，致使阻尼油流动的通孔变得越来越小，所以缓冲器产生的扭矩越来越大，从而达到缓冲的效果

，让盖板缓缓的关闭。

2，请按下列计算方式算出需要的扭矩

   例：

   盖的重量M:1.5kg

   旋转轴离盖板边缘的长度L:0.4m

   负载扭矩： T=1.5×0.4×9.8÷2

               =2.9N.m

由上面的计算我们选定缓冲器为N20A0-303

3.回转轴和结合部件的间隙请尽量减小，如果有间隙存在，回转下落时盖板速度会受到影响。

4.缓冲器根据使用环境温度的变化扭矩也会发生变化。其变化规律为环境温度升高时扭矩下降，动

作时间加快，环境温度下降时扭矩升高，动作时间放慢，这是因为环境温度变化时，粘性油的粘度

也随之变化的缘故。但是当环境温度恢复到常温时，扭矩也会恢复到原来的数值。

5.N20系列旋转缓冲器的旋转角度为115度，超过115度回转时有损坏缓冲器的可能，请在外部安装停

止机构。

6.缓冲器的扭矩发生方向根据缓冲器几种有所不同，请根据不同的试用方法选用合适的缓冲器。
