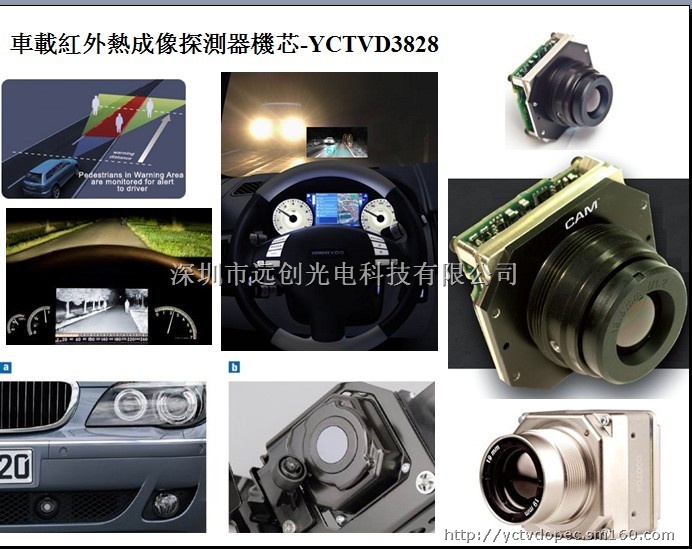

车载驾驶夜视机芯-YCTVD3828



产品特点:

为因应现代军事边防、工业测温、医疗检测、安防监控、消防搜救、夜视系统、交通辅助驾驶安全等在特殊环境中对视像的需要，YCTVD3828-车载驾驶夜视机芯以高集成、高灵敏度、高可靠性特点帮助加快客户基于热成像夜视技术的产品开发的目的而设计，基于集成长波非致冷微红外焦平面探测器的红外成像核芯384×288像素、高性能光学镜头、以及红外探测系统控制电路等。无需制冷、不用扫描、体积小巧、结构紧凑、重量轻、低功耗、图像分辨率高、RS232/422标准接口、坚固稳定、方便集成、可匹配多种规格型号的镜头；可以方便快捷的整合应用到客户OEM或ODM的产品开发设计中，是移动式热成像产品和小型无人监控设备的理想选择。

该机芯既可以接入安防监控系统，也可以进行二次开发，大大降低热像系统开发难度，缩短开发周期，YCTVD3828具备外部电源接口、BNC标准视频输出接口、LVDS16位数字输出接口、RS232控制接口，丰富的接口非常适合OEM组装和集成，广泛应用于军事边防、工业测温、医疗检测、安防监控、消防搜救、夜视系统、交通辅助驾驶安全等红外热像领域；YCTVD3828系列卓越高品质红外焦平面探测热成像机芯值得您信赖和选用。



探测器参数

●材料：电阻非晶硅(高性能全硅microbolometers)

●探测器类型：采用进口高灵敏度非晶硅微测辐射热焦平面探测器(焦平面(FPA)非致冷红外探测器Uncooled Infrared Detectors) ，被动式红外热成像探测器技术.

●像素：高分辨率384×288阵列可提供明亮清晰极佳的屏幕图像

●像素元间距：25um

●波长范围(光谱响应) ：8～14μm

●热灵敏度NETD：≤65mk@f/1.0时,300K

●热响应时间：瞬时7ms

图像性能

●聚焦：定焦和手动调焦

●帧频：50/60Hz实时成像，快速移动无拖尾.

●电子变焦：插值算法、数字增强算法、电子2x放大

●图像增强：数字图像细节增强(DDE)

●对比度/亮度：高对比度，对比度/亮度自动、手动可调

●极性控制：黑热/白热

●图像颜色：黑白、彩色5种调色板

●CVBS模拟视频输出：复合PAL视频/NTSC

●LVDS数字视频输出：16bit/可订制并行656输出接口

电源系统

●电压：输入DC 8-12V

●功耗：＜2.2W低功耗

环境参数

●工作温度：-30℃～60℃

●存储温度：-40℃～70℃

●湿度：5%～85%范围内,非冷凝湿度

●冲击：70g冲击脉冲,11ms半正弦波曲线

●振动：4.3g rms随机振动8小时(3轴)

物理特性

●重量：＜142g(带后盖)

●尺寸：48.5×49×51mm

用户接口

●接口丰富：电源接口、视频接口、开发端口、控制串口、固定接口等可扩展性强

●外部DC电源接口：有

●视屏输出：CVBS

●数字输出：LVDS (BT656可选)

●命令控制接口：RS232远程控制 (RS485/RS422可选)指令和控制全部功能

●外部结构接口：M3,1/4" -20

●在线升级功能

配置

●可匹配多种规格型号的镜头(5款高级消热差镜头可选和5款手动调焦镜头可选)，以满足不同行业应用的需要，保证机芯成像在最佳状态

焦距	11mm	15mm	28mm	40mm	75mm
视场	50°X 38°	36°X 27°	20°X 15°	14°X 10°	7°X 5°
空间分辨率(mrad)	2.27mrad	1.68mrad	0.89mrad	0.63mrad	0.33mrad
最小成像距离	0.13m	0.3m	0.7m	1.8m	4.5m
F数		1
工作波长	8～14um
最大口径	34mm	37mm	42mm	45mm	64mm
工作温度	-40°C～60°C
镜头性能(人)	260m	360m	650m	960m	1800m
镜头性能(物,车辆)	780m	1050m	1900m	2500m	4600m



附注: 必须在出厂时指定镜头规格，不可自行更换。

●标配：红外热像机芯、电源适配器、视频线、串口线、软件光盘、使用说明书、保修卡

●包装：提供四种不同包装选择,，标准包装(不含镜头) ；含镜头包装(含定制镜头)；无后盖包装；裸机(无镜头和外壳)

●选配：红外镜头、SDK开发包

在终端用户利用后盖上不同连接器接口开发出更直接的界面之前,附件包提供了连接YCTVD3828核心部件的简便方法,在接口文件中提供了连接方法。

备注提示:

实际工作距离会随着热像探测的设置、环境条件、操作使用经验、监视器或使用的显示方式不同而变化。
