HD-SDI ＆SD-SDI Splitter

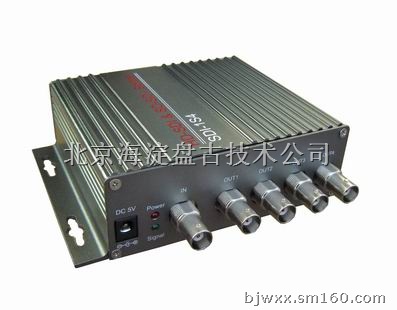

SDI-1S4 SDI信号分配器

HD/SD-SDI分配器
独立的输出
HD/SD-SDI自动识别
DC5V供电
视频格式：（自动识别）
1.485G，143，177，270，360Mb
视频输出标准：
反射损耗 HD-SDI：15dB 到 1.5GHz
SD-SDI：18dB 到 270MHz
信号电平 800mV±10％
上升与下降时间 HD-SDI：<270ps
SD-SDI：400ps 到 1500ps
上升与下降时间差 <10%
抖动 <0.2UI p-p

视频输入格式：（自动识别）

HD-SDI：SMPTE 296M-1,2,3720P@60/59.94/50Hz

SMPTE 274M-4,5,61080i@30/29.97/25Hz

SMPTE 274M-7,8,91080p@30/29.97/25Hz

SMPTE 274M-10,11mailto:1080p@24/23.98Hz

SD-SDI:NTSC

PAL-I

PAL-B,G,H

PAL-N

视频输出标准：

信号幅度：1V；

输入反射损耗： >18dB；

均衡：>30dB自动（Belden 8281电缆）；

频响：±0.1dB至5.75MHz；

微分增益：<0.5%；

微分相位：<0.6°；

信噪比： >65dB to 5.5MHz；

Features

 High-Quality 12-bit Dual Rate HD/SD D/A Conversion

 Full Bandwidth HD Analog YPbPr Output (HD input)

 Component/Composite SD Output (SD input)

The HDA0102, HD D/A converter, is a high-quality 10-bit HD converter and works with both HD-SDI and SDI inputs. For HD-SDI inputs, the HDA0102 outputs full bandwidth HD component video. For SDI inputs, component or composite SD outputs are supported. When connected to a multi-format monitor like the Sony 20L5, the HDA0102 will automatically provide an image from almost any HD or SD input format.

Specifications

Formats:HD: 1080i 50/59.94/60 Hz

1080psf 23.98/24/25/29.97/30 Hz

720p 59.94/60 Hz

SD: 525 59.94Hz, 625 50Hz

(Automatic Configuration)

Input:HD-SDI or SDI SMPTE 259/274/296, 12-bit Input Equalization:125 meter 1694 Cable

Outputs:HD: YPbPr, (SMPTE-274，296)

SD: YPbPr (NTSC/PAL)
