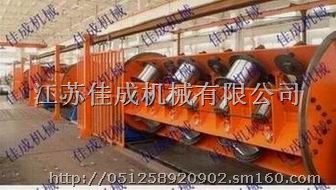

JCJX-KJ500框绞机
１． 设备主要适用于裸铝线，裸铜线以及纲芯铝绞线的扇形导体，圆形导体紧压绞制，拉拔紧压绞制及单芯预成形紧压电力电缆线芯的绞合．
２． 线盘分装在绞笼得四周成四个部分，中心轴不受线盘重量的负载，故设备刚性强度高，整体性能好，转动惯性量小，运行速度高．
３． 设备牵引传动采用３６级变速牙箱，双主动，双牵引装置，排线采用自然分线，避免线芯在分线过程中擦伤．
４． 设备采用目前最为先进的断线停车装置，可直接控制到每个线盘，任意一个线盘短线时，主机会自动紧停，确保断线后的补线，特别适用于电力电缆及高紧压的绞联电缆的生产．
绞合单线直径 Φ１．２－ Φ４．５ｍｍ　（铜，铝合金）　
 Φ１．５－ Φ４．５ｍｍ　（铝合金）
 Φ１．８－ Φ５．０ｍｍ　（铜，铝合金）　
绞合最大截面积 ６３０ｍｍ（铜）
导体紧压绞合 ８００ｍｍ（铝）
绞笼转速 ４５－１４７Ｒ／ｍｉｎ
牵引轮直径 Φ２０００＊２
绞合节距 ４６－８２０ｍｍ
牵引线速度　 ７－５３ｍ／ｍｉｎ
装机总功率 １１０ｋｗ
中心放线盘规格 ＰＮ８００－ＰＮ１６００
框内放线盘规格 ＰＮＤ５００
收线盘规格 ＰＮ１６００－ＰＮ２５００
设备中心高度 １０００ｍｍ
设备外形尺寸 ４００００＊４５００＊２２００
设备总重量   ５２０００ＫＧ
