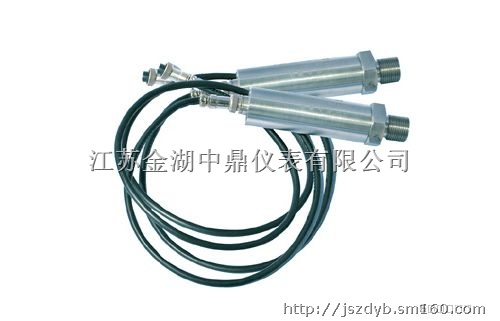

智能压力模块 特点

智能压力模块★ 精巧牢固的外形结构，一体化封装，使用性能好。

智能压力模块★ 统一制式信号传输，可与公司任一款数字压力计配接实现量程扩展。

★ 模块内置CPU，24位A/D，温度传感器，独立完成对压力传感器零点、线性、温度漂移的连续修正，保证输出信号的准确可靠。

★ 模块的长期稳定性(时漂)，可通过主机适时修正，保证仪表长时间内的准确度。

模块选择方法

★首先，客户自己要清楚确认，现有被检压力仪表中的最大压力量程Pmax、最小压力量程Pmin、被检表准确度△被检、压力模块准确度△模块;

★按标准表准确度是被检表准确度的1/4量值传递关系，来计算要选择压力模块量程覆盖被检表量程倍数 n;n=△被检/(△模块×4);

★压力模块量程如下选择:

第一只压力模块量程P1必选Pmax，即，P1=Pmax。第一只压力模块P1能够覆盖到被检表的量程是P1/n;

第二只压力模块量程P2，应选择小于P1/n的下一被检表量程;第二只压力模块P2能够覆盖到被检表的量程是P2/n;

第三只压力模块量程P3，应选择小于P2/n的下一被检表量程;第三只压力模块P3能够覆盖到被检表的量程是P3/n;

第四只压力模块量程P4，应选择小于P3/n的下一被检表量程;第四只压力模块P4能够覆盖到被检表的量程是P4/n;

…………

直到覆盖被检表最小量程Pmin。

例如:

现有一个电厂，该厂有以下量程的压力变送器-100kPa、5kPa、10kPa、25kPa、60kPa、100kPa、 160kPa、1MPa、2MPa、6MPa、10MPa、25MPa、30MPa、60MPa该批仪表的最高准确度为0.5％。首先，我们以标准器的准确度是被检表的准确度的1/4进行设计，然后，从最高量程向下考虑。我们是这样选择如下压力模块的:

第一步按上述计算方法中的第1、2条，已知:△ 被检=0.5％，△模块=0.05％，由此，确认压力模块量程覆盖被检表量程倍数n;n=△ 被检/(△模块×4)=0.5％/(0.05％×4)=2.5;

第二步按上述计算方法中的第3条，压力模块量程如下选择：

第一只压力模块量程P1必选60MPa压力模块，即，P1=60MPa。第一只压力模块P1能够覆盖到被检表的量程是P1/n=60MPa/2.5=24MPa;

第二只压力模块量程P2，应选择小于24MPa(P1/n=60MPa/2.5=24MPa)的下一被检表量程，即， P2=10MPa;第二只压力模块P2能够覆盖到被检表的量程是P2/n=10MPa/2.5=4MPa;

第三只压力模块量程P3，应选择小于4MPa(P2/n=10MPa/2.5=4MPa)的下一被检表量程，即， P3=2MPa;第三只压力模块P3能够覆盖到被检表的量程是P3/n=2MPa/2.5=0.8MPa;

第四只压力模块量程P4，应选择小于0.8MPa(P3/n=2MPa/2.5=0.8MPa)的下一被检表量程，即， P3=160kPa;第四只压力模块P4能够覆盖到被检表的量程是P4/n=160kPa/2.5=64kPa;

第五只压力模块量程P5，应选择小于64kPa(P4/n=160kPa/2.5=64kPa)的下一被检表量程，即， P5=60kPa;第五只压力模块P5能够覆盖到被检表的量程是P5/n=60kPa/2.5=24kPa;

第六只压力模块量程P6，应选择小于24kPa(P5/n=60kPa/2.5=24kPa)的下一被检表量程，即， P6=10kPa;第六只压力模块P6能够覆盖到被检表的量程是P6/n=10kPa/2.5=2.4kPa;

第七只压力模块量程P7，最后选择为-100kPa，P7=-100kPa。
