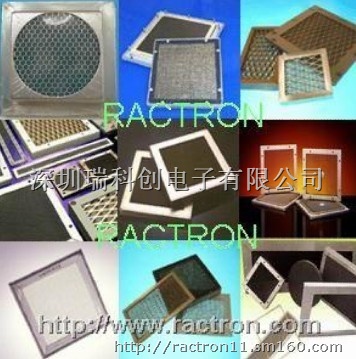

屏蔽通风板

蜂窝式截止波导通风板主要应用与电子设备的必要通风开口处，可兼顾EMI屏蔽和良好通风的双重作用。根据军民用的不同使用场合和不同使用环境，它有不同的材质、镀层和形状。

一、 铝制蜂窝式通风板 　 　

标准铝制蜂窝通风板由装配在挤压成型的铝框中的铝蜂窝构成。“波导”型结构的蜂窝具有很高的EMI屏效和良好的通风性。

标准蜂窝孔经为3.2mm，深度为12.7mm，镀锡或镀镍可以提高屏效和耐环境效果。双层铝制蜂窝通风板是两层平行铝蜂窝装配

在挤压成型的铝框中制成的。每一层蜂窝互成90°取向，每层的3蜂窝孔径和厚度为.2mmX6.35mm，总厚度为12.7mm，镀一层

铬酸盐可用来进行环境保护，故双层铝制蜂窝板不需要镀锡或镍来提高效果。

缺点：物理强度较差。

订货说明：

形状、尺寸、结构、边框用电磁屏蔽衬垫、边框上定位孔的距离和数量、安装方式、镀层要求客户可根据具体需要来提供图纸，我们可据设计的图纸进行生产。
