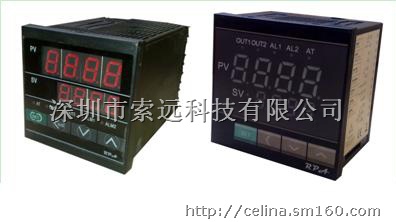

| 代码 | 说明 | ||||||||||
| DM | 本系列仪表代号 | ||||||||||
| 外形尺寸 | -□（宽×高×深） | -3：96×96×100 -4：48×96×100 -5：96×48×100 -6：72×72×100 -7：48×48×100 | |||||||||
| 控制动作 | -F | PID动作及自整定（逆动作） | |||||||||
| -D | PID动作及自整定（正动作） | ||||||||||
| -W | 加温冷却PID动作及自整定（双通道PID控制） | ||||||||||
| 输入 | -□□□ | 定义作为出厂设置的输入信号及量程范围，具体参考输入规格表2 | |||||||||
| 第一路输出 | -RL | 继电器输出 | |||||||||
| -G | 固态继电器（SSR）输出 | ||||||||||
| -X | 标准电流输出 | ||||||||||
| -K | 单相可控硅过零触发输出 | ||||||||||
| -K5 | 单相可控硅移相触发输出 | ||||||||||
| 第二路输出 *控制动作选择-W，该选项有效；控制动作选择-F或者-D，改选项无效 | -RL | 继电器输出 | |||||||||
| -G | 固态继电器（SSR）输出 | ||||||||||
| -X | 标准电流输出 | ||||||||||
| -K | 单相可控硅过零触发输出 | ||||||||||
| 第一路报警 | -N | 无报警输出 | |||||||||
| -□ | 参见报警模式表3 | ||||||||||
| 第二路报警 | -N | 100～240VAC 开关电源 | |||||||||
| -□ | 参见报警模式表3 | ||||||||||
| 通讯 | -N | 无通讯输出 | |||||||||
| -S | 有RS485通讯功能 | ||||||||||
| 电源 | -220 | 电源：100-240V AC | |||||||||
| -24 | 电源：21-30V AC/DC | ||||||||||
| 显示面板 | -S | 数码管显示 | |||||||||
| -L | LED显示 | ||||||||||
| 防水防尘 | -N | 非防水防尘结构 | |||||||||
| -I | 防水防尘结构，IP66标准 | ||||||||||
| 代码 | 报警模式 |
| 1 | 上限偏差报警 |
| 2 | 下限偏差报警 |
| 3 | 上下限偏差报警 |
| 4 | 范围内报警 |
| 5 | 附待机上限偏差报警 |
| 6 | 附待机下限偏差报警 |
| 7 | 附待机上下限偏差报警 |
| 8 | 上限输入值报警 |
| 9 | 下限输入值报警 |
| 10 | 附待机输入值上限报警 |
| 11 | 附待机输入值下限报警 |
| 12 | 上限设定值报警 |
| 13 | 下限设定值报警 |
