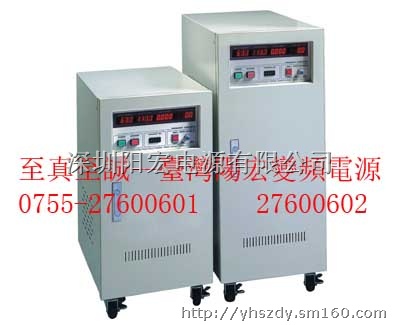

3KVA三相变频电源|3KVA三相交流可调电源
YF/SPS-3000N三相系列三相输入三相输出产品（3KVA-300KVA）
 | 产品特点 应用场所 |
三相输入三相输出变频电源系列规格表
| 型号（YF/SPS-） | 3060N | 3100N | 3150N | 3200N | 3300N | 3450N | 3600N | 3750N | |||
| 输出容量（KVA） | 6 | 10 | 15 | 20 | 30 | 45 | 60 | 75 | |||
| 电路方式 | IGBT/PWM脉宽调制方式 | ||||||||||
| 交 流 输 入 | 相数 | 三相 | |||||||||
| 波形 | SINE WAVE | ||||||||||
| 电压 | 380V±10%（220V±10%定制） | ||||||||||
| 频率波动范围 | 50Hz or 60Hz±5% | ||||||||||
| 功率因数 | 0.9 | ||||||||||
| 交 流 输 出 | 相数 | 三相 | |||||||||
| 波形 | SINE WAVE | ||||||||||
| 电 压 | 低档 | 5V-150V(L-N) | |||||||||
| 高档 | 10V-300V(L-N) | ||||||||||
| 频率 | 40-499.9Hz | ||||||||||
| 频率稳定率 | ≤0.01% | ||||||||||
| 最大 电流 | H高档（A）240V | 8.3 | 13.9 | 20.8 | 27.8 | 41.7 | 62.5 | 83.3 | 104.2 | ||
| L低档（A）120V | 16.7 | 27.8 | 41.7 | 55.6 | 83.3 | 125 | 166.7 | 208.3 | |||
| 整 机 性 能 | 电源稳压率 | ﹤1% | |||||||||
| 负载稳压率 | ﹤±1%(线性负载) | ||||||||||
| 波形失真度（THD） | ﹤±2%(线性负载) | ||||||||||
| 效率 | ≥90% | ||||||||||
| 反应时间 | ≤2ms | ||||||||||
| 波峰因数 | 03:01 | ||||||||||
| 保护装置 | 输入无熔系开关，电子电路快速侦测过电压、过电流、超载、输入欠压、过高温&短路,进行快速保护并锁定故障,发出警告,显示故障. | ||||||||||
| 显 示 | 显示介面 | 数位式LEO显示 | |||||||||
| 电压 | 4位数,数位电压表.解析度0.1V | ||||||||||
| 电流 | 4位数,数位电流表.解析度0.1V | ||||||||||
| 功率 | 4位数,数位瓦特表 | ||||||||||
| 频率 | 4位数，数位频率表，解析度0.1Hz/Step | ||||||||||
| 环 境 及 其 它 | 绝缘阻抗 | DC500V≥20MΩ | |||||||||
| 耐压绝缘 | AC 1800V 10mA/1分钟 | ||||||||||
| 冷却装置 | 高速变频风扇冷却、强制风冷 | ||||||||||
| 工作温度 | 0℃-45℃ | ||||||||||
| 相对湿度 | 0-90%（非凝结状态） | ||||||||||
| 海拔高度 | ≤1500m | ||||||||||
| 尺寸（H×D×W）mm | 800×620×420 | 1040×950×610 | 1800×1200×800 | ||||||||
| 重量（kg) | 160 | 180 | 210 | 260 | 450 | 550 | 660 | 750 | |||
故障时一键停机功能，反应快速。反应时间≤2ms.
