SWG系列手动液压弯管机，汇国内同类之精品，集叁拾伍年的制造、装配、设计经验与技术的精华。SWG系列是科学发展的象征。售前、售中、售后的优质服务充分体现企业之优良品质。

   SWG系列手动液压弯管机，适用于在冷态条件下弯曲低压流体输送焊接管、电焊钢管和一般用途钢管，亦适用于弯曲相同规格外径的其他钢管；不适用于薄壁管、不符合弯管摸弯曲外径的钢管及有色金属管；适用于建筑、化工、水暖、石油、煤炭、造船等行业。

技术参数 Technical Data

项目\型号			SWG-2A	SWG-3B		SWG-4D		SWG-5A
最大工作压力		Mpa	44	59		62		63
最大工作行程		mm	250	320		420		550
弯管能力	外径	mm	21.3～60	21.3～60	75.5～88.5	21.3～60	75.5～108	75.5～133
	壁厚	mm	2.75～4.5	2.75～4.5	4～6	2.75～4.5	4～6	4～8
弯管角度		rdd	π/2≤α＜π
曲率半径		mm	3D～4D
液压油牌号		N	N15
整机重量		㎏	58	120		193		278
包装箱尺寸		mm	75×39×23	96×46×29		121×50×31.5		158×55×38.5



SWG系列手动液压弯管机使用方法

1. 将(件19)开关顺时针方向拧紧.
2. 拧松(件7)加油口上螺栓.
3. 弯管模(件11)丶支承轮(件14)和被弯管子部位涂软滑油脂.
4. 翻开上模板(件10),根据所弯管子大小选择相应的弯管模,将弯管模装
     在作用杆顶部,如结构示意图,然后将两只承轮(件14)插入下模板(件17)
     两相应孔内,放上被弯管子,转动两支承轮,使相应的尺寸槽子向着弯管模.
5. 翻转(件10)上模板,先用大柱塞泵,掀动手柄(件6),使弯管模压到被弯管子,
     然后用小柱塞泵(件4)压到所需角度.
6. 弯好后,将开关(件19)逆时针拧松,作用杆将自动复位.翻开上模板,将管子起出.

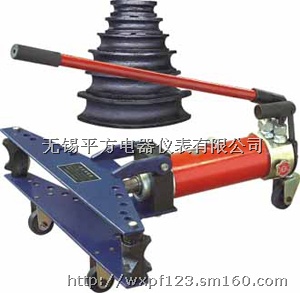

↓SWG-1A手动液压弯管机↓

■型号：SWG-1

■名称：整体式液压弯管机

■出力：10T

■行程：170mm

■压接范围：1/4″-1″

■外径：Φ13mm-Φ34mm

■配置模具：1/4″、5/16″、3/8″、1/2″、3/4″、1″

对应直径：Φ13  、Φ16  、Φ19  、Φ22  、Φ28  、Φ34

■管材壁厚：1-3.5mm

■重量：20kg

使用范围：适用一般水管、导线管、瓦斯管、厚钢管等，角度弯曲最大90度.

模具均采用球墨铸铁制造,比普通灰口铸铁有较高强度、较好韧性和塑性,比较耐使用,不易断裂
