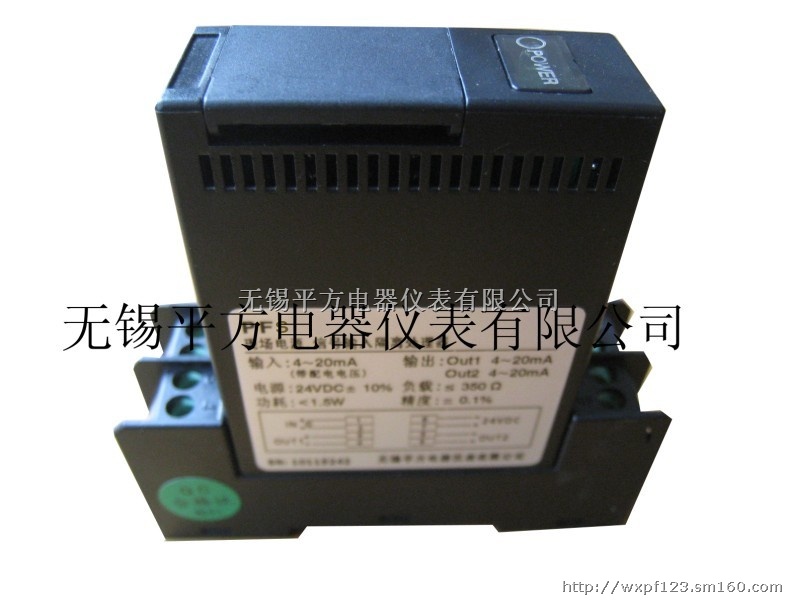

每台189元,0510-82865630,13771023399,RPG-1□0□S 隔离配电器(一入一出) 特性 具备给现场变送器配电的功能。 4~20mA 隔离传输，输出直流电流或电压信号。 单通道，一入一出。 输入－输出－电源之间隔离。 输出信号零点和满度可调整。 带有工作电源指示灯。 模块化拔插式结构，可带电拔插。 标准的35mmDIN导轨卡式安装。 概述

给处于现场的变送器提供隔离的直流电源，检测来自变送器的4~20mA电流信号，经过隔离、干扰抑制等处理后，输出直流电流或电压信号。
该隔离配电器需要独立的直流电源供电，供电电源-输入-输出之间电磁隔离。隔离能力强，转换精度高。
该产品采用底座与主机拔插式结构设计，可以带电拔插。端子接线采用螺丝压紧连接方式，标准的35mm DIN导轨卡式安装。可以与单元组合仪表及DCS、PLC等系统配合使用。

选型、订货代码



技术参数 供电电源
电源电压：24VDC±10%
电源指示：通电时，绿色LED 电源灯亮
电流消耗：< 45mA（24VDC供电时）
功率损耗：< 1.1W（24VDC供电时） 输 入
输入信号：变送器直流电流信号 4～20mA
输入阻抗：100Ω
给变送器的配电电压：18.5~28.5VDC
最大输入电流限制：约 22mA 输 出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
电流输出允许负载：≤350Ω （注: 需特殊负载可定制）
电压输出阻抗： ≤500Ω
输出纹波： < 10mV p-p 综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间： < 0.5s （0 ~ 90％）
稳定时间： ≤3s
电源变化影响：<±0.1% （允许电压范围）
零点调整范围：-5~+5% （通过零点旋钮调整 ）
满度调整范围：95~105% （通过满度旋钮调整 ）
隔离能力：输入-输出-电源之间 1.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
环境湿度范围：5~95%（无冷疑 ）
外形尺寸：厚25×高80×长80（mm）
整机重量：约80g 端子接线图
