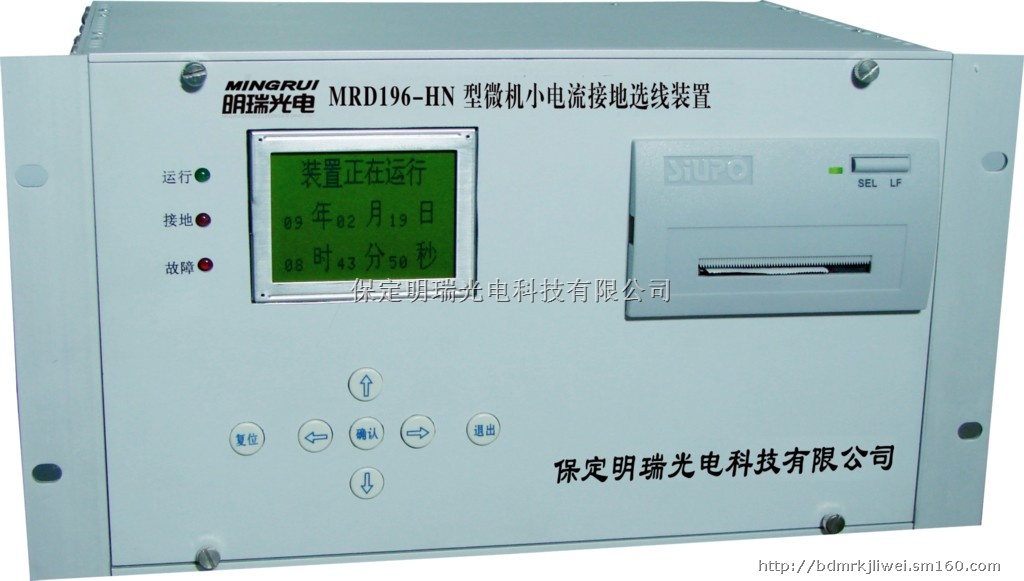

MRD-196H 型微机小电流接地选线装置(60路)

一、概述

我厂生产的MRD-196H系列小电流系统接地微机选线装置采用80C196单片机进行分析判断。其原理利用了小电流系统发生单相接地时零序电流“相对幅值”与“相对相位”的关系，放弃了以往装置的“绝对整定值”概念从而克服了系统运行方式多变、接地电流小而引起的误判, 当系统发生单相接地时可迅速、准确地判断出故障线路号，准确率达100%。

二、装置的特点与技术指标

2-1 特点:

  2-1-1 不需要整定、调试简单、维护量小；

  2-1-2 适用范围广,长短线不限、并联运行的出线数不限；

  2-1-3 可区分线路接地和母线接地；

  2-1-4 分析速度快。被测线路出现接地故障时，能在1秒内得出分析结果。

2-2 适用泛围：本装置适用于0.4kV ～ 66kV中性点不接地或经消弧线圈接地以及中性点经电阻接地的电力系统。并且无论是金属性接地 、还是电阻性接地均能准确的选出接地线路号，而不受出线形式（架空线和电缆线）限制。

2-3 技术指标

  2-3-1 电压等级：1～2个；

  2-3-2 母线段数：1～4段；

  2-3-3 出线配置：60路；

  2-3-4 备有并行方式（远动开关量输出）和串行通讯方式（RS232、RS422和RS485接口）供用户选择；

  2-3-5 接地外报警接点输出：常开接点DC 220V/0.5A；

  2-3-6 工作电源：AC 100V～250V        50Hz±1；

  2-3-7 环境温度: －10 ～+55℃（特殊要求可做到-40 ～+85℃）；

  2-3-8 环境湿度: 不大于90%RH；

2-４.装置灵敏度:  零序电压达到5V(通常设定在30V)以上、零序电流超过20mA时 ，即可启动装置准确选线。

2-5.装置的功能

2-5-1 复位功能：装置接通电源后, 即可自动进入工作状态。当装置显示异常时在红灯状态下按“复位”键, 让装置重新开始工作,从而提高了装置运行的可靠性；

  2-5-2 自检功能：通过操作功能键可检测出主机板上的RAM、ROM 、A／D是否出现故障。同时装置每24小时有自检一次的功能，为迅速查找装置内部故障提供了方便；

  2-5-3 自动存储信息功能：可自动存储12重接地故障信息，便于用户查询；

  2-5-4 在线自动检测故障线路的功能: 当被测线路发生单相接地故障时 , 能在0.5秒钟内准确检测出故障线路号；

  2-5-5 自动报警功能：被测线路发生单相接地时可自动发出报警声；

  2-5-6 通讯功能：被测线路发生单相接地时，能以串行口通讯的方式自动发出远动信号以便和各种综合自动化设备配套；

  2-5-7 远动功能：当线路发生单相接地，需要驱动远动输出时，本装置可使远动输出接点闭合。

2-5-8大屏幕汉字液晶显示功能：将各种信息以汉字形式显示出来；

三、装置的工作原理

本装置内部设有监视定时器，能随时解脱软件故障造成的死机现象，为装置长期稳定运行提供了保证。

 开 始

 监视零序PT信号
