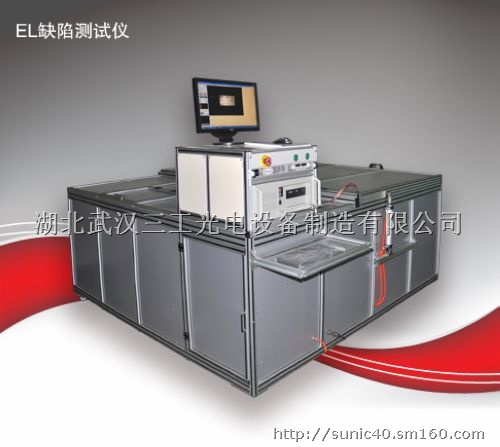

太阳能电池组件EL测试仪
产品特点
进口关键部件：采用原装进口红外相机，保证了设备的整体品质。
全封闭式光路设计：封闭式光路设计可保证设备长期稳定运，更好的适应不同的使用环境
强大专用测试软件：全中文显示界面，可自动手动扫描图形码编号并按编码进行文件保存。可放大扫描图像显示细节，方便判断。
应用范围
该设备用于检测太阳能电池组件有无隐裂、碎片、虚焊、断栅及不同转换效率单片电池异常现象。

设备主要参数

型号规格 EL140S-M

有效测试面积 1200mm X 2100mm

分辨率 140万像素或600万像素

灵敏度 可检测出裂纹宽度小于0.2μm

测试时间 1s—60s自由设定

测试方式 无接触式

电源参数 单相220V 10A 最大加载电压80V，最大加载电流 10A

配置 测试机台（含红外成像仪）、电脑、专业软件

缺陷检测原理

电致发光亮度正比于少子扩散长度：

对太阳能电池加载电压后，使之发光，再利用红外成像仪摄取其发光影像，因电致发光亮度正比于少子扩散长度，缺陷处因具有较低的少子扩散长度而发出较弱的光，从而形成较暗的影像。

有效定位缺陷类型：

通过对产品缺陷图像的观察，可以有效的发现硅片、扩散、刻蚀、印刷、烧结等工艺过程存在的问题
