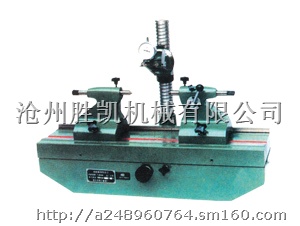

齿轮跳动检查仪主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动误差,△Fr同时也可以用于测量回转类零件的径向跳动误差.

齿轮跳动检查仪主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动误差，△Fr同时也可以用于测量回转类零件的径向跳动误差。
导轨面采用磨削后刮研工艺，精度高，美观耐用
工作原理
齿圈的径向跳动Fr为测头相对于齿轮轴线的最大变动量。为此，齿圈径向跳动的检查是具有原始齿条齿形的测量头进行，检查时，将被齿轮固定在仪器两顶针间，把具有原始齿条齿形的测量头依次插入齿轮的齿间内，在齿轮转一圈范围内，测头相对于齿轮轴线有最大变动量即为Fr。
YTC300型号被测齿轮摸数范围：１～６被测工件最大直径300mm两顶尖间最大距离418mm测量支架转动范围＋90指示值分度值0.001．
YTC150型号被测齿轮摸数范围：0.3~2mm被测工件最大直径150mm两顶尖间最大距离190mm测量支架转动范围＋90指示值分度值0.001
