产品用途

     影像测量仪适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。

产品特点

● 多种形式光源，保证满足多样性测量需求
● 软件辅助调光，便于使用者知道光栅否过度饱和
● 激光指示器专利技术方便对焦和定位。
● 可实现高度辅助测量
● 采用T型槽工作台，方便各种夹治具的安装，不受限制(VMS-1510F机型除外)
● 光栅尺分辨力为0.5μm
● 脚踏开关与软件配合，操作更简便

技术规格参数

仪器型号

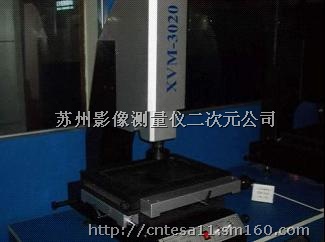

VMS-3020F

工作台

金属台尺寸(mm)

500*330

玻璃台尺寸(mm)

350*250

运动行程(mm)

300*200

仪器重量(kg)

140

外形尺寸(长*宽*高)mm

760*600*900

Z轴升降行程(mm)

150(特殊订购400)

X、Y、Z数显分辨力

0.5μm

X、Y坐标示值误差

(3+L/75) μm (L为被测长度，单位：mm)

影
像
系
统

摄像机

1/2〞彩色CCD摄像机

变倍镜头

变倍镜头/带同轴挂钩变倍镜头(二选一)

变倍物镜倍率

0.7X--4.5X

视频倍率

23.5X---148X

物方视场

11.1mm--1.7mm (物方视场为对角线的长度)

表面光源与透射光源均用LED，亮度可调

电 源

AC110V-220V         50/60Hz

功 率

50 W     (不包含电脑)

测
量
与
瞄
准
系
统

VMS-F/Ⅰ(选)基本型

十字线产生器/DC3000/微型打印机(选购)

VMS-F/Ⅱ(选)快捷型

QIM3008软件/USB-302/客户自备电脑

VMS-F/Ⅲ(选)增强型

QIM3008软件/标准球/M3D-MB软件/USB-303/RENISHAE简易测头/17 "显示器/电脑(选配)

仪器配件

仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离

变倍镜头

0.7X~4.5X

0.7X~4.5X

mm

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

0.5X(选配)

11.8X--74X

22--3.4

5.9X--37X

44--6.8

175

1X(标配)

23.5X--148X

8.1--1.3

16.5X--97.5X

16.2--2.6

92

2X(选配)

47X--296X

5.5--0.9

23.5X--148X

11.1--1.7

36

建议放置台: 载重需要 ≥350kg,     尺寸(长X宽X高)1000*600*500(mm)
