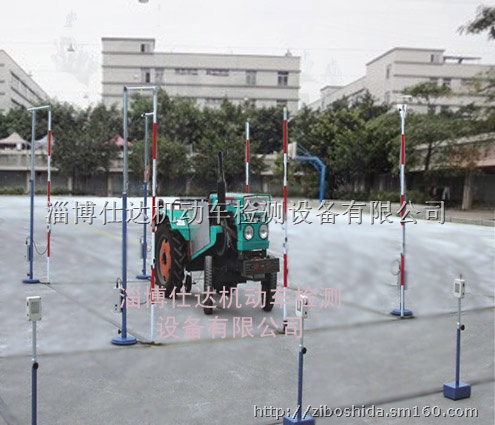

移动式电子桩考仪系统是我公司自主开发的专门针对农机驾驶人考试的系统。系统包括桩位检测、红外库线检测、车辆监控、语音提示、数据处理等设备。整个系统具有可裁剪性，可根据不同需要进行配置。本系统以计算机为中心，采用wwlab的高速数据采集卡实现数据的集中化采集处理，结合自主开发的软件，系统可靠，误判率低。库线传感器参照OMRON公司E3S系列光电开关研制的全集成电路的非接触检测开关，精度高，稳定性好。吊杆检测传感器采用无触点磁控开关，性能稳定，使用寿命长。能在较恶劣环境下工作，防水，防尘，防油污。对农机驾驶员的科目二考试中的违序行驶、碰擦桩杆、车身出线、移库不入等考试错误或正确的信息作出判定，存储并可以打印考试成绩。

图1-1 系统结构简图

移动式电子桩考仪桩位的布置与接线

2.1方向盘式拖拉机

                               图2-1 方向盘式拖拉机连线示意图

 首先根据考试要求中不同的车型，确定库宽、库长、路宽、路长，然后将桩杆的编号按照图2-1所示编号放置，调整桩位传感器位置，使其距离磁钢座上圆形磁钢5mm左右。然后调整光电传感器的接收端和发送端高度，使光电传感器接收端指示灯变亮。图2-1右侧表格为各桩杆上传感器到数据采集器的接线图。

图形尺寸要求：

1)        起点：距甲库外边线1.5倍机长；

2)        路宽：机长的1.5倍；

3)        库长：机长的2倍；

4)        库宽：大中型拖拉机为机宽加60厘米,小型拖拉机为机宽加50厘米。
