农机检测车平板制动台安装

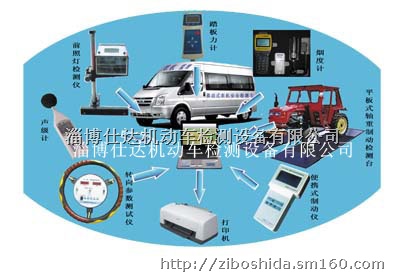

1、安装示意图

注：1、箭头代表车行驶的方向。

2、注意连接电缆线，在测试过程中注意保护电缆线。

3、合理安排空间，注意保护所有仪器，仪器在内侧，车辆在外侧行驶。

4、虚线方向为车辆行驶轨迹。

5、轴重制动台分左、右排列（轴重制动台上有相应标识），箭头方向是车辆行驶方向。

   6、踏板力计是在有特殊要求时单独使用。

农机检测车安装详解

第一 确定安装场地

安装场地要求地面坚硬，平整，最好是平坦、硬实、干燥和清洁的水泥或沥青道路。场地面积足够大。场地要能够容纳装载车、仪器、轴重制动台和连接线，并且要在外侧留出足够空间供被检车辆行走。被检车辆要以5km/h-10km/h的速度驶上轴重制动台，要留出足够的加速空间。

  第二排列设备

       按照“安装示意图”排列设备，中间是装载车，设备在装载车的周围。所有设备的详细安装和使用请参照各设备的使用说明书。

  第三连接电缆线

     工控主机：

1、电源：连接220V

       2、RS232：连接RS232 线，连接到计算机的RS232口。

       3、A：连接左右板的“A”口

       4、主机：连接板子和主控机的“主机”口

       5、信号2： 连接计算机USB接口

     灯光测试仪：

1、电源：通过变压器连接220V

2、信号线：通过转换器连接计算机USB口

注：其他仪器均通过无线信号连接计算机。

  通过以上三步，整个检测线即可安装成功。农机检测车
