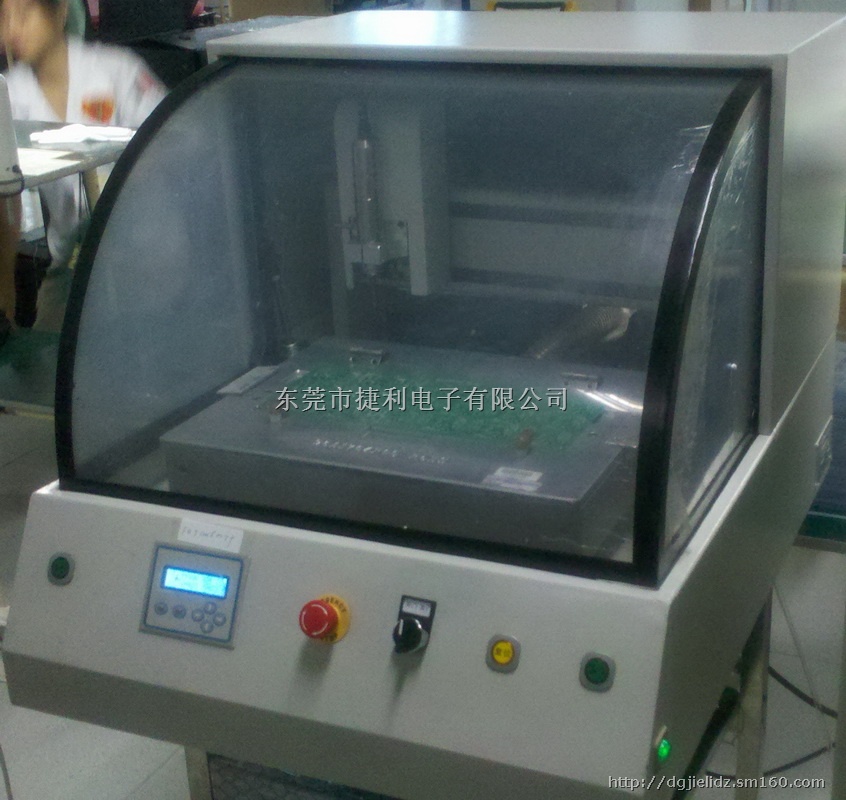

JL-420i PCB桌面型分板机

优势：

JL-420i是专业分割多连板PCB，及切割PCB板边而设计的专用机。
JL-420i利用高转速主軸电机來切割，有效地降低切割压力，同时使用高精度伺服马达，使切割精度更符合要求。
优良的设计，高品质的组装.

应用:

避免人工折板所导致的锡裂及元件受损问题
避免因机械外力所产生的应力问题
适合因外壳多变且不规则的PCB板分割(直线、圆弧、L型等)
X Y Z三轴配合进口4万转/rpm主轴电机（日本主轴）

特长:

适合拼板及半成品的分割
机器小可在线生产
切割速度快,准确度高
操作简单
更换机种时,只要调整切割程序,交换治具即可开始生产
配合高强度粉尘收集系统,保持PCB及工作面清洁

基本规格:

最大切割尺寸           280mm(L) x 260mm(W) 可根据PCB大小定做
銑刀直徑                0.6 ~  3.0
定位精度                ±0.01mm
切割精度                ±0.1mm以內(治具,銑刀..等影響)
行    程                X: 280mm, Y: 300mm,  Z: 60mm
最大運動速度           X,Y: 500mm/sec, Z: 400mm/sec
最大切割速度            X,Y: 100mm/sec,
主軸轉速：              日本高速主轴 Max 40000rpm
運動功能                直线;圆弧;L型 ;U型
程式製作                直接座標輸入或手動教導
控制軸數                3 轴(X, Y, Z)
X, Y, Z驱动方式         韩国步进伺服马达
電    源               2 相 AC220V 50Hz / 60Hz 0.5KW
尺    寸               800 x 620 x 597 mm
重    量               大約 120 kg

JL–100抽屉式吸尘机

JL-110 集尘器是专门用來收集下吸尘切割过程中的粉尘，碎片。

內部使用高马力马达，及高效风扇，集尘效率高。

特长：
集尘箱方便清洁
配有高效无隔板超低阻过滤器
采用1.5HP透浦式风机,吸力大噪音小

主要参数：

马达规格            1.5HP  380V   50/60Hz  3相
输出功率            1.1KW
吸入风量            165m3/H
吸入静压            2000mmAq
入风口直径          38mm
出风口直径          150mm
噪    音           <60dB
过滤方式            集尘布袋滤式
过滤袋寸尺         Φ120*H500mm
过滤袋数量         8pcs
净    重          80Kg
尺    寸           650*400*1300mm

1、友善的人机介面
十分容易使用的人机介面，有效減少程式制作時間。

2、干淨
使用下切式铣刀，並配合下吸式集尘设计，以及高效率集尘机，能有效地解決粉尘問題。
