公司主要生产可变弹簧支吊架和整定弹簧支吊架系列产品：
一、标准
1. 本样本收录了西北电力设计院《火力发电厂汽水管道支吊架标准设计》中所列的T1、T2、T3、T4、T5型弹簧支吊架，简称“T型
弹吊”；
2. 本样本收录了华东电力设计院《管道支吊架手册》中所列的TH1-A、TH1-B、TH1-C、TH2、TH3型弹簧支吊架，简称“TH型弹吊”
二. T、TH型弹吊的结构
1.顶板； |
|
三. T、TH型弹吊的类别及型式
类别 | 型式 | 吊架固定方式和管理、设备支吊形式 |
吊—吊式 | T1，TH1-A | 弹吊顶板用单耳吊板与支承构件连接，下用花兰螺母悬吊下面管道和设备 |
T2，TH1-B | 弹吊顶板用双耳吊板与支承构件连接，下用花兰螺母悬吊下面管道和设备 | |
TH1-C | 弹吊顶板用螺纹拉杆与支承构件连接，下用花兰螺母悬吊下面管道和设备 | |
支—吊式 | T3，TH2 | 弹吊底板座落在支承构件上，中穿螺纹拉杆悬吊下面管道和设备 |
支—支式 | T4，TH3 | 弹吊底板座落在支承构件上，弹簧顶部支承组件支承上面管道和设备 |

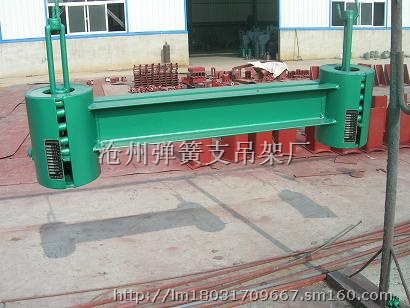

横担式 | T5 | 上花兰螺母与支承构件连接，弹簧罩壳用型钢相连，支承上面管道和设备 |
四、型号的表示方法
五、性能、特点
1. 载荷、位移范围。载荷范围：20 daN—21000 daN ；位移范围有三种：0—45(40) mm 、0—90(80) mm 、0—135(120) mm；
2. 结构型式。结构：吊—吊式、支—吊式、支—支式、横担式，型式：根据空间和位置选择；
3. 弹簧支吊架用外壳保护弹簧，免受机械损伤和环境腐蚀；
4. 弹簧支吊架设有载荷、位移指示标牌，并在标牌上标记了冷、热态的设计位置。
六、弹吊的选择
1. 弹簧规格的选用：
根据支吊架的工作荷载，位移量位移方向，及要求的荷载变化系数，按表1A，表2A选择弹簧。
表1A，表2A均是按“热态吊零”的原则编制的。
当“冷态吊零”时，热位移向上应查“向下”栏，热位移向下则查“向上”栏。
表1A，表2A按不同荷载变化系数C＇列出了弹簧的经济工作范围。
对热位移向上，粗横线以上为经济工作范围；对热位移向下，粗横线以下为经济工作范围。
弹簧选择举例：
⑴ 工作荷载Pgz=-10080 daN，热位移△Yt=+36 mm，荷载变化系数C＇≤0.25，试选择弹簧。
a 从表2A的荷载栏中热位移向上时经济范围内查得19号弹簧工作荷载为10080 daN；
b 由荷载10080 daN向右查荷载变化系数C＇≤0.25向上热位移栏得知，此时ZH3型弹簧允许最大热位移量为36 mm，刚好
满足要求，因此选用一只ZH319弹簧；
c 由荷载10080 daN向左查位移栏得知，工作荷载下位移量为39 mm，然后可算得安装荷载下位移量为39+36=75 mm；
d 由位移量栏ZH3中75 mm向右查19号弹簧的冷态整定荷载为12600 daN。
⑵ 对于“冷态吊零”时，工作荷载Pgz=-3625 daN，热位移△Yt=+72 mm，荷载变化系数C＇≤0.25，试选择弹簧。
a 由于“冷态吊零”，向上热位移，固应从表2A荷载栏中热位移向下时工作荷载经济范围内查找，得知14号弹簧工作荷
载为3600 daN和3650 daN，其相应的允许最大热位移量(ZH3)分别为54、54.7 mm，不能满足要求，则需串联两只ZH214
弹簧，用插入法可算得允许最大热位移为72.5 mm，选用合适；
b 由06—20号弹簧位移量中查得每只ZH214弹簧在工作荷载下的位移量为75 mm，然后可以算得弹簧在热态时的位移量为
75-72/2=39 mm；
c 由位移量栏ZH2中38、40 mm向右查14号弹簧相应工作荷载为2700和2750 daN，用内插法算得弹簧在热态时的位移量为
75-72/2=39 mm；
2. 根据各支吊点的空间结构，工作要求选择弹簧支吊架的壳体结构和型号。
七.订货须知
T、TH型弹簧支吊架订货时，至少需注明下列项目：
⑴ 弹吊的型号；
⑵ 安装荷载；
⑶ 工作荷载；
⑷ 位移量；
⑸ 位移方向；
⑹ 其它要求。
