MSN低压抽出式开关柜，专业的低压开关柜厂家——东莞市欧申电气设备有限公司主要以配电设备研发、方案设计、监制、生产、销售为主体，专业成套配电设备公司，国家质量认证企业，国家强制性3C认证。

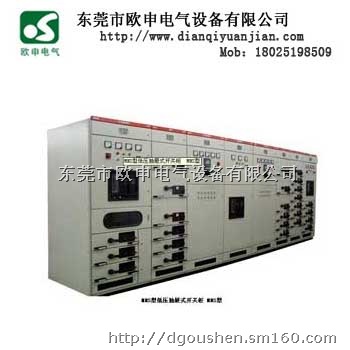

MNS型抽屉式低压开关柜
1、MNS型抽屉式低压开关柜概述
MNS型抽屉式低压开关柜(简称开关柜)由动力中心柜(PC)和电动机控制中心柜(MCC)二部分组成。适用于交流50-60HZ，额定工作电压660V及以下控配电系统。用于发电厂、变电站、工矿企业等电力用户，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。本开关柜附一般陆用外特殊处理后还可用于海上石油钻采平台和核电站中。
本开关柜符合IEC439、VCE0660第500部分和GB7251-2005《低压成套开关设备和控制设备》国家标准。
2、MNS型抽屉式低压开关柜特点
▲.MNS系统框架的基本零件为带有25mm间隔模数孔的C形骨架（由优质冷轧钢板弯制而成）框架结构的连接采用了新工艺的自攻螺钉，框架结构无需专用工具即能组装成各种型式的柜体，其柜架结构可分为装置小室、母线小室和电缆小室，其送试样品尺寸（高*宽*深）均为2200*1000*1000mm。
▲. 整体结构由支撑结构，安装结构、安装板、安装框架、外壳、门、盖板、隔板、底板、顶板吊环等组成。
▲.母线系统为5线制，系统连接用的保护/中性线连接排水平安装在装置小室，电缆小室的下方，并用绝缘端子作固定，本柜连接用的保护/中性线连接排垂直安装在电缆小室内，用绝缘端子固定，PE、N排上均开有模数孔，用于电缆的连接。
▲. 控制线连线槽安装在柜的上方，面板的下部带有通风孔。
▲. 表面颜色为浅驼灰,采用静电喷涂,柜内柜体零件(隔板、安装板、立柱等)均采用镀锌处理。
▲. 送试样品柜体外形尺寸均为（高*宽*深）： 2200*1000*1000 。
▲.主开关采用手动、电动两种操作方式，馈电、控制回路开关均为手动操作。
▲.装置为不靠墙安装，正面操作、双面维修的低压配电柜。
▲. 抽屉类型有8E、16E两种，抽屉包括仪表板、绝缘压板、前盖板、金属侧板和走线槽，前盖板上有安装仪表板的开孔，仪表板在前盖板开启，关闭时留在原位不动，仪表板设有敲落孔，安装计量、操作和指示灯等，操作手柄具有电所及机械联锁功能，电气联锁采用一个常开一个常闭触点的微动开关来完成，抽屉具有分、合、试验、抽出等位置，开关手柄有明显标志，同时设有机械联锁装置和紧急解锁装置。
▲. 抽屉中控制电缆连接用16芯或32芯的端子。
▲.馈电柜和控制柜设有一块阻燃型的高密度聚氨脂塑料功能板，安装在主母线室与电气室之间，其作用为有效防止开关元件因故障引起的燃弧与母线之间的短路造成的事故，采取了严密的偏离措施。
▲.抽屉之间都有带通风孔的镀锌金属底板隔离。
3、MNS型抽屉式低压开关柜使用条件
■.周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35 ℃。大气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20%时为90%。但应考虑到由于温度变化，有可能会偶然地产生温度的凝露。
■.海拔高度不超过2000m。
■.本装置适用于以下温度的运输和储存过程：-25℃到+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常的工作。如果上述使用条件不能满足时，应由用户和制造厂协商解决。
部分资料为图片，不能上传，如果您想了解更多MSN低压抽出式开关柜，专业的低压开关柜厂家的信息，请来电咨询东莞市欧申电气设备有限公司。
