一，概述

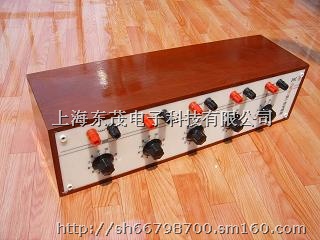

FMT系列十进电感箱是我厂为了满足学校实验而开发的质优价廉产品。电感箱可由单只步进盘或几只步进盘组合而成；几只步进盘组合而成的电感箱，每一步进盘也可以单独使用。FMT系列十进电电感箱在交流电路中作为可变标准器，滤波器，阻抗变换器等感性元件。
二．主要技术特性
（1）规格 见下表：
参数
型号 | 开 关 数 | 最小 步进 (mH) | 最大 电感 (mH) |
可调范围（mH） |
FMT100 | 1 | 0.001 | 0.01 | (0~10）×0.001 |
FMT10 | 1 | 0.01 | 0.1 | (0~10）×0.01 |
FMT11 | 1 | 0.1 | 1 | (0~10）×0.1 |
FMT12 | 1 | 1 | 10 | (0~10) ×1 |
FMT13 | 1 | 10 | 100 | (0~10) ×10 |
FMT14 | 1 | 100 | 1000 | (0~10) ×100 |
FMT15 | 1 | 1000 | 10000 | (0~10) ×1000 |
FMT200 | 2 | 0.01 | 1.10 | (0~10) ×(0.01+0.1) |
FMT20 | 2 | 0.1 | 11.0 | (0~10) ×(0.1+1) |
FMT21 | 2 | 1 | 110 | (0~10) ×(1+10) |
FMT22 | 2 | 10 | 1100 | (0~10) ×(10+100) |
FMT23 | 2 | 100 | 1100 | (0~10) ×(100+1000) |
FMT300 | 3 | 0.001 | 1.110 | (0~10) ×(0.001+0.01+0.1) |
FMT30 | 3 | 0.01 | 11.10 | (0~10) ×(0.01+0.1+1) |
FMT31 | 3 | 0.1 | 111.0 | (0~10) ×(0.1+1+10) |
FMT32 | 3 | 1 | 1110 | (0~10) ×(1+10+100) |
FMT33 | 3 | 100 | 11100 | (0~10) ×(10+100+1000) |
FMT400 | 4 | 0.001 | 1110.0 | (0~10) ×(0.001+0.01+0.1+1) |
FMT40 | 4 | 0.01 | 111.10 | (0~10) ×(0.01+0.1+1+10) |
FMT41 | 4 | 0.1 | 1110.0 | (0~10) ×(0.1+1+10+100) |
FMT42 | 4 | 1 | 11100 | (0~10) ×(1+10+100+1000) |
FMT500 | 5 | 0.001 | 111.110 | (0~10) ×(0.001+0.01+0.1+1+10) |
FMT50 | 5 | 0.01 | 1111.10 | (0~10) ×(0.01+0.1+1+10+100) |
FMT51 | 5 | 0.1 | 11111.0 | (0~10) ×(0.1+1+10+100+1000) |
(2) 外型尺寸
单只开关组成：φ145×140mm
两只开关组成：260×200×140 mm
三只开关组成：450×140×140 mm
四只开关组成：580×140×140 mm
五只开关组成；450×250×140 mm
（3）其它参数
在环境温度振辐20±5℃，相对湿度＜80%；电源工作频率在1k±20Hz，实际为正弦波时，各种参数见下表；
开关示值(mH) | 额定电流 (A) | 误差 (%) | 直流电阻 (Ω) |
10×1000 | 0.015 | ±0.5 | ＜4000 |
10×100 | 0.08 | ±0.5 | ＜200 |
10×10 | 0.6 | ±0.5 | ＜20 |
10×1 | 1.0 | ±1 | ＜3 |
10×0.1 | 1..5 | ±2 | ＜1 |
10×0.01 | 2 | ±5 | ＜1 |
10×0.001 | 3 | ±10 | ＜1 |
三、使用说明
本电感箱采用耐高温，不易变形，绝缘性能优异的一种塑料为原料制成的骨架，绕成电感很稳定。
每只电感有十个抽头，焊在十进开关的各个触点，组成形电路0~10的可变电感步进盘。FMT十进电感箱可由一到五只步进盘组成，以满足用户不同名需要。每个步进盘均由红，黑二种颜色接线柱引出，同颜色的为同名端，多个开关组成的电感箱，只要把相邻二只开关的不同颜色接线柱用导线连，首尾二个接线柱即为引出端。（要注意尽量减少引出二根导线所包围的面积）
使用时尽量不放在周围有铁磁性场质的地方，特别是箱底，不允许放在金属上面，否则会引起误差。
多示值电感箱使用时，按示值最大的步进盘来限制工作电流。工作电流在额定电流2倍以内，连续工作时间不得超过1小时。
四、保管及免费修理期限
（1） 本仪器放在不含腐蚀性气体的室内。
（2） 仪器放置时应旋钮朝上，其它方向长期放置均易引起骨架变形而影响电感值准确性。
（3） 产品自制造厂发货日起18个月内，当用户遵守制造厂说明书中所规定的使用规则及保管条件下，产品出现质量问题，制造厂负责免费给予修理或更换。
