十进式电感箱使用说明书
一、用途
GX9型十进式电感箱为单个十进组合式标准电感箱，由于每套六种规格的电感箱同一位置的接线柱即为同名端，因此，可以方便地一字排列成从0~10H，最小步进为10uH的多值可变十进电感箱。适用于在音频范围内的交流电路中作测量自感的可变标准器，或在各类实验室中作为电桥网络、调谐电路振荡器、滤波器使用。
二、主要技术特性
（1）规格范围：
表1
型号 | 可变范围mH | 最小步级mH | 最大电感量mH |
GX9/0 | （0~10）×0.01 | 0.01 | 0.1 |
GX9/1 | （0~10）×0.1 | 0.1 | 1 |
GX9/2 | （0~10）×1 | 1 | 10 |
GX9/3 | （0~10）×10 | 10 | 100 |
GX9/4 | （0~10）×100 | 100 | 1000 |
GX9/5 | （0~10）×1000 | 1000 | 10000 |
（2）电感箱规定下列参考条件：
A、环境温度为20±2℃，相对湿度40%~80%；
B、电源频率为1000±20Hz，实际为正弦波；
C、额定工作电流如表2（允许工作在额定电流以下）。
表2
型号 | GX9/0 | GX9/1 | GX9/2 | GX9/3 | GX9/4 | GX9/5 |
额定工作电流（安培） | 0.6 | 0.6 | 0.38 | 0.15 | 0.05 | 0.01 |
（3）基本误差
在遵守参考条件的规定下，电感箱的基本误差如表3
表3
型号 | GX9/0 | GX9/1 | GX9/2 | GX9/3 | GX9/4 | GX9/5 |
基本误差 | ±5% | ±2% | ±0.2% | ±0.2% | ±0.2% | ±0.5% |
（4）电感箱的残余电感≤5μH
（5）电感箱的直流电阻，最大允许电流如表4。
表4
型 号 | GX9/0 | GX9/1 | GX9/2 | GX9/3 | GX9/4 | GX9/5 |
直流电阻（欧姆） | ＜0.5 | ＜1 | ＜3 | ＜20 | ＜200 | ＜4K |
最大允许电流（安培） | 1.1 | 1.1 | 0.6 | 0.25 | 0.11 | 0.015 |
（6）电感箱在+5℃~+35℃的范围内使用时，各档步进电感量值的变差不大于其相应等级所允许的基本误差。
（7）电感箱引出端钮与金属紧固件之间的绝缘强度能经受2000V50Hz正弦波交流电压1分钟的试验。
三、结构概述

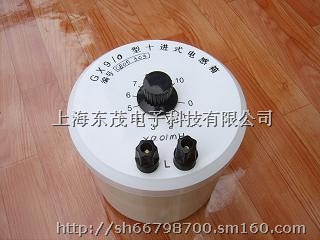

GX9型电感箱采用一个具有十个抽头的标准电感线圈，连接到一个特殊加工的转换开关上，组成一个（0~10）的电感量可变电感箱，由6个不同的电感箱组成一套。
标准电感箱采用电气性能和机械性能很高的高分子材料骨架和高绝缘性能和丝包高强度漆包线绕制而成，并经过特种工艺处理，具有相当高的稳定性。
电感线圈和转换开关全部装在ABS塑料压制的外壳内，引出接线端妞和转换装置都安装在ABS塑料压制的面板上。
整机体积小，重量轻，使用简便，具有一定抗干扰能力。
四、使用说明和注意事项
（1）使用在室温+5℃~+35℃及相对湿度在30~80%的条件下。
（2）电感箱安放位置应考虑其与附近金属物体有足够的距离否则会影响电感量的精度，电感箱有串联使用时误差不大于±2%。
（3）电感箱允许工作在额定电流和最大允许电流之间，但连续工作不应超过二小时。
（4）电感箱应存放在室温+5℃~+40℃及相对湿度30~80%，而空气中不含有腐蚀性的气体和有害杂质的环境中。
五、仪器成套性
（1）GX9型十进式电感箱 6只一套
（2）专用连接导电片 12只
六、保管及免费修理期限
（1）产品和附件应在制造厂原包装条件下，在室内贮存，其环境温度为+5℃~+40℃，相对湿度不超过80%，且在空气中不应含有足以引起腐蚀的有害物质。
（2）产品和附件自制造厂发货日期起18个月内，当用户在完全遵守制造厂使用说明书中所规定的保管、安装及使用规则下，发现产品制造质量不良或不能正常工作时（且产品封印完整的情况下），制造厂负责免费给予修理或更换。
