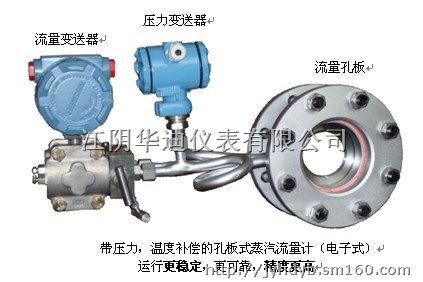

一、产品概述： 孔板流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际、国家标准GB2624-93。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。 二、原理及结构： 充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。 三、主要技术参数 ▲公称通径： DN20 – DN1000 ▲依据国家标准GB/T2624-93进行设计制造 ▲依据国家检定规程JJG 640-94进行出厂检定 ▲基本精度： ±0.5%、±1%、±1.5% ▲流量范围： ≥ 1:15 ▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa） ▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质 ▲被测介质温度：-10℃~+450℃ ▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电）， ▲输出信号： 4-20mA DC或RS485通讯 ▲防爆性能： 本安型ibIICT5 三、安装
▲可水平、垂直安装，应保证管内充满液体。
▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。 订货时请详细提供以下数据：
（1）被测介质 名称 （2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）
（5）管道材质、内径、外径 四、显示仪表 XSF-05型智能流量积算仪 按 < 键上排依次显示： F瞬时流量t/h, P工作压力MPa, C工作温度℃ |
