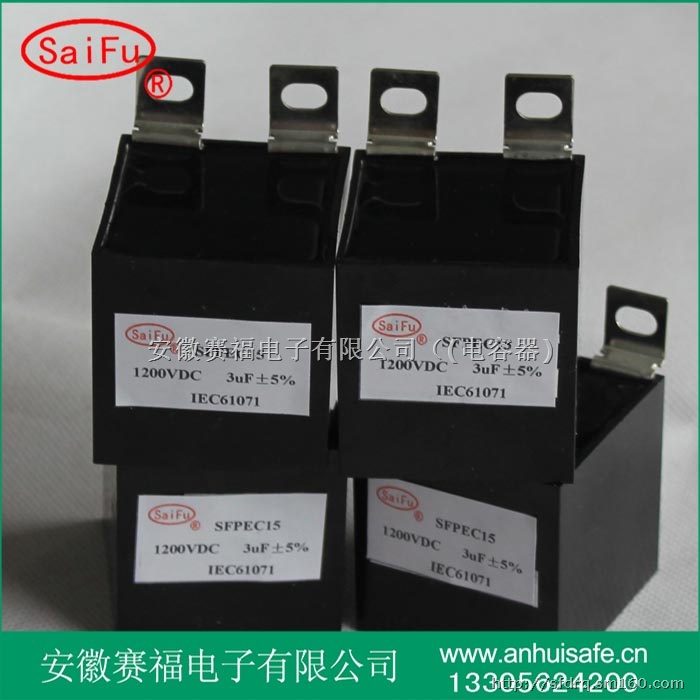

2SF-PEC系统列无感电容器

n 工艺

? 介质一边缘加厚金属化薄膜

? 壳体一阻燃ABS/PBT

? 内部一填充环氧树脂

? 引出一镀锡铜电极

n 用途

该电容器广泛用于电力电子领域中,起到隔直、母线侧高次谐波滤除、IGBT尖峰吸收保护、阻尼、箝位等作用。

n 技术特点

? 低自感/低损耗/低ESR

? 大工作电流及高的电流处理能力

? 高可靠性及长寿命

? 易安装、紧固

? 工作温度：-25℃+75℃

? 存贮温度：-40℃+85℃

? 执行标准：IEC61071

n 规格尺寸

型号SFPEC-    额定电压       容量（μF）  额定电流Max.(A)    外壳尺寸L*B*H(mm)

             DC（V）  AC(V)

1200-0.47     1200     350      0。47         5                  44*34*36

1200-1        1200     350        1          10                  44*34*36

1200-2        1200     350        2          18                  50*44*50

1200-3        1200     350        3          25                  50*44*50

1250-15       1250     400       15          10                  74*46*49

1250-25       1250     400       25          10                  74*46*49

1250-30       1250     400       30          10                  74*46*49

1250-40       1250     400       40          10                  74*46*49

1250-系列     1250    400     可达500       10                    不定

n 规格尺寸

型号SFPEC-    额定电压       容量（μF）  额定电流Max.(A)    外壳尺寸L*B*H(mm)

            DC（V）  AC(V)

n 1400-10   1400     400       10            5               50*60

n 1400-20   1400     400       20            10              50*60

n 350-50    1400     350       50            35              50*60

n 500-2     1800     500       2             30              63*49

n 500-3     1800     500       3             40              63*49

n 500-4     1800     500       4             50              63*49

n 500-5     1800     500       5             65              63*49

n 500-6     1800     500       6             80              73*49
