【产品介绍】

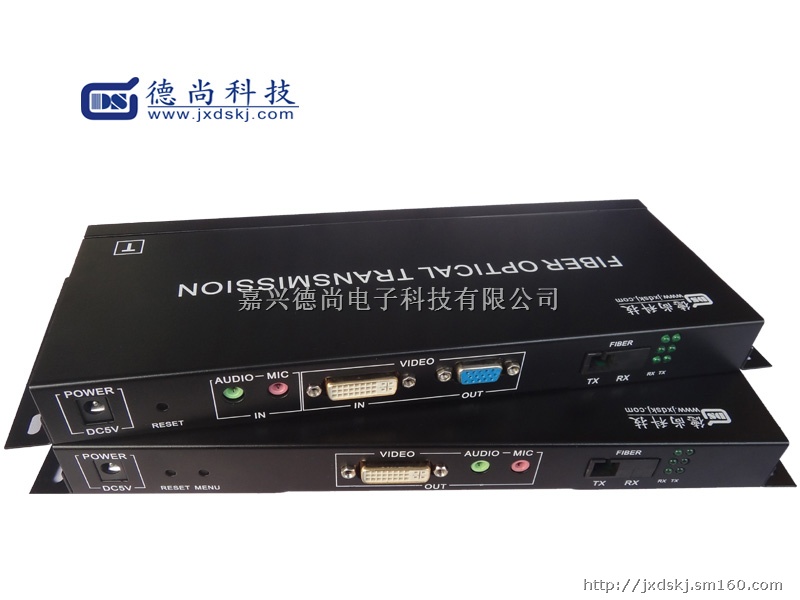

DSD-A4 单模单芯DVI光端机是由德尚科技与德国Level Company合作开发的一款DVI高清视频光纤传输器, 产品由DVI光发送器（T）和DVI光接收器（R）组成,通过光纤传输DVI视频、立体声音频、麦克风MIC等信号，数字式高清晰显示效果，分辨率最高可达1920*1200@60Hz,该设备操作简单，即插即用，无需任何设置,广泛应用于高清广告系统、视频会议系统，军事指挥系统，大屏拼接系统，远程监控系统等。
【产品特点】
1.用1芯光纤传输1路计算机DVI视频,1路音频和麦克风
2.提供1路DVI视频供本地端输出
2.显示分辨率可达1920*1200@60Hz
3.无需调节就能达到较高质量的图像输出
4.电源和其它参数指示LED可监视系统状态
5.自动识别输入视频格式，接收机输出符合工业标准的视频图像
6.采用 DC-DC 电源变换技术，有效抵御电源环境干扰
7.低功耗和即插即用的免调试安装，可上机架
【连接示意图】
【产品接口图】
【详细参数】
输入/输出接口 | DVI接口 |
输入信号数 | 1路DVI视频,1路音频,1路麦克风 |
输出信号数 | 2路DVI视频(1路延长,1路本地输出),1路音频,1路麦克风 |
最大传输距离 | 25KM |
光输入/输出接口 | 单/多模SC头 |
市电输入接口 | AC100~240V，50/60HZ |
电源 | DC 5V/3A |
输入光中心波长 | 多模(850nm)单模(1310nm,1550nm) |
发射功率 | -14~-7dBm平均光功率@1310nm |
光接收灵敏度 | -33dBm平均光功率@1310nm |
传输码速率 | 240M Hz~1.65G Hz |
传输丢包率 | 0% |
重量 | 1.45kg |
视频信号带宽 | 1.65Gbps |
外形尺寸长×宽×高(mm) | 252mm ×100mm×25mm |
平均无故障时间 | >10万小时 |
工作温度 | -25℃~+70℃ |
工作湿度 | 0~95%（非冷凝） |
支持分辨率 | 支持刷新频率（@Hz） |
640×480 | 60、70、72、75、85 |
800×600 | 60、70、72、75、85 |
1024×768 | 60、70、75、80、85 |
1280×720 | 60、70、75、85 |
1280×960 | 60、75、85 |
1280×1024 | 60、75、85 |
1400×1050 | 60、75、85 |
1440×900 | 60、75、85 |
1600×1200 | 60、75 |
1680×1050 | 60、75 |
1920×1080 | 60、75 |
1920×1200 | 60 |
设备型号 | 功能特征 |
DSD-A1 | DVI多模两芯传输2KM |
DSD-A2 | DVI多模一芯传输2KM |
DSD-A3 | DVI单模两芯传输25KM |
DSD-A4 | DVI单模一芯传输25KM |
【产品认证】
【产品应用实例】
世博会西班牙馆多媒体高清视频传输实拍图：
西班牙馆开馆前设备到场安装及调试 安装德尚光端机后投影仪视频传输效果图
