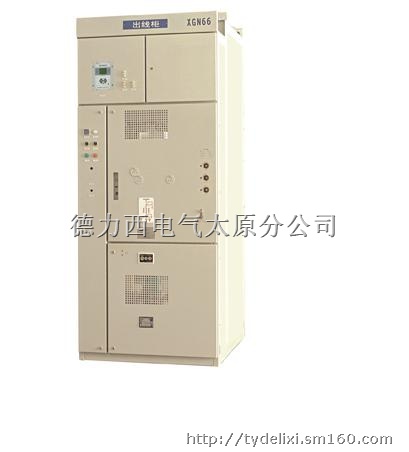

XGN66-12交流金属封闭开关柜简介

        XGN66-12 型固定式封闭开关设备（以下简称开关柜）吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

符合标准：
   GB3906-2006  《3~35kV交流金属封闭开关设备》
         GB11022-99   《高压开关设备通用技术条件》
         IEC60298     《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
         DL404-97     《户内交流高压开关柜订货技术条件》

使用环境条件
(1)正常环境条件
         1．周围空气温度 上限：+40℃、下限：-10℃。
         2．海拔：不超过1000m。
         3．相对环境温度：日平均不大于95％，月平均不大于90％。
         4．地震：烈度不超过8度。
         5．周围空气不受腐蚀性或可燃气体，水蒸气等明显污染。
         6．无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
(2)特殊工作条件
         在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
技术指标
         ?额定电压(KV)  3.6／7.2／12
         ?工频耐受电压(KV)  42(1min)
         ?冲击耐受电压(KV)  75
         ?额定频率　50Hz
         ?额定电流(A)  630～1250
         ?额定热稳定电流(KA 4S)  20～31.5
         ?额定动稳定电流(KA)  50～80
         ?额定短路开断电流(KA)  20～31.5
         ?额定短路关合电流(KA)  50～80
         ?分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220
         ?防护等级　IP2X

结构介绍
        本开关柜柜体采用优质角钢焊接而成；.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全；采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；整柜防护等级IP2X；设备设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；具有可靠的接地系统；门上装有观察窗，可清楚观察到柜内元件地工作状态；操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用；进出线电缆低于柜底前部，方便用户连接。
