美国爱利格文丘里风机
ALLEGRO Venturi Blowers
压缩空气或饱和蒸汽驱动、性能优异、运行安全稳定、免运行维护、适用于危险环境场合、节能高效的文丘里风机

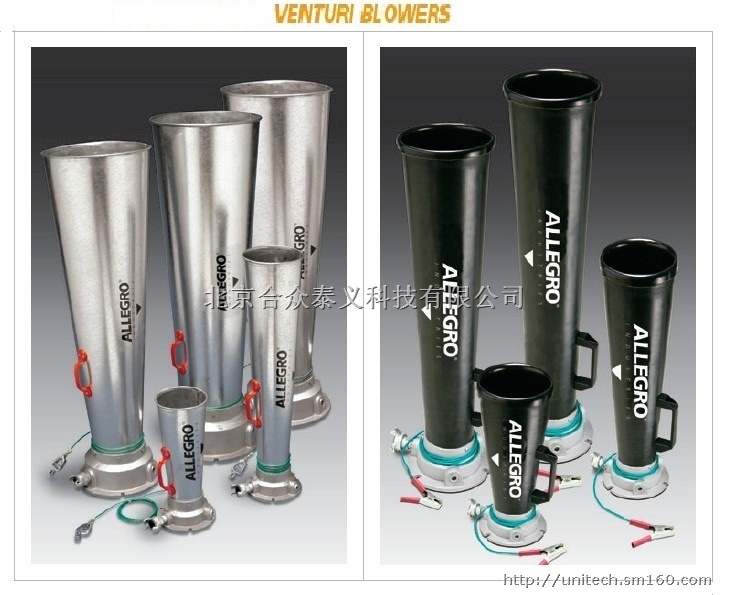

镀锌钢文丘里风机 塑料文丘里风机
文丘里风机完美的应用于:炼油厂、发电厂、造船厂、造纸和纸浆厂、海洋舰船、钢铁工业以及人孔(沙井)的通风换气。文丘里风机特别适用于有毒烟雾、易爆或危险的反应塔、罐、大型管道或密闭空间危险气体的清除。电焊烟尘,热空气,油气和烟雾都可以快速、轻松地移除。
文丘里风机也用来改善工人的温度条件或冷却重型设备。高性能,重量轻的文丘里风机有助于创造一个安全,健康的工作环境,提高工作效率和劳动生产率。
?可选金属镀锌钢或抗静电塑料线性低密度聚乙烯(LLDPE)
?轻型结构
?方便提手,一人可携带到任何位置
?所有型号包括爪型接口
?静电接地连接到所有风机的基座
?整体铸铝进气外壳
规格尺寸
型号 | 材质 | 全长 | 基座直径 | 喉口直径 | 进气口 | 螺纹直径 | 螺栓孔径 | 净重 | ||||||
mm | inch | mm | inch | mm | inch | NPT | mm | inch | mm | inch | Kg | Ibs | ||
9518-03S | 镀锌钢 | 426 | 16.75 | 186 | 7.31 | 152 | 6.0 | 1/2 | 167 | 6.56 | 10 | 0.4 | 2.5 | 5.5 |
9518-13S | 塑料 | 426 | 16.75 | 186 | 7.31 | 152 | 6.0 | 1/2 | 167 | 6.56 | 10 | 0.4 | 2.0 | 4.4 |
9518-03 | 镀锌钢 | 775 | 30.5 | 186 | 7.31 | 178 | 7.0 | 1/2 | 167 | 6.56 | 10 | 0.4 | 3.9 | 6.2 |
9518-13 | 塑料 | 775 | 30.5 | 186 | 7.31 | 178 | 7.0 | 1/2 | 167 | 6.56 | 10 | 0.4 | 2.8 | 6.2 |
9518-06 | 镀锌钢 | 1124 | 44.25 | 286 | 11.25 | 318 | 12.5 | 1 | 267 | 10.50 | 10 | 0.4 | 10.2 | 22.3 |
9518-16 | 塑料 | 1124 | 44.25 | 286 | 11.25 | 318 | 12.5 | 1 | 267 | 10.50 | 10 | 0.4 | 6.8 | 14.9 |
9518-08 | 镀锌钢 | 1170 | 46.06 | 365 | 14.37 | 362 | 14.25 | 1 | 346 | 13.62 | 13 | 0.5 | 16.4 | 36.0 |
9518-18 | 塑料 | 1170 | 46.06 | 365 | 14.37 | 362 | 14.25 | 1 | 346 | 13.62 | 13 | 0.5 | 11.9 | 26.3 |
耗气量及风量
型号 | 耗气量(AIR CONSUMED) | 风量(TOTAL AIR FLOW) | ||||||||||
40PSIG (0.28MPa) | 60PSIG (0.42MPa) | 80PSIG (0.55MPa) | 40PSIG (0.28MPa) | 60PSIG (0.42MPa) | 80PSIG (0.55MPa) | |||||||
m3/h | cfm | m3/h | cfm | m3/h | cfm | m3/h | cfm | m3/h | cfm | m3/h | cfm | |
9518-03S / 9518-13S | 61 | 36 | 85 | 50 | 105 | 62 | 1385 | 815 | 1667 | 981 | 2008 | 1182 |
9518-03 / 9518-13 | 61 | 36 | 85 | 50 | 105 | 62 | 1728 | 1017 | 2091 | 1231 | 2518 | 1482 |
9518-06 / 9518-16 | 124 | 73 | 166 | 98 | 210 | 124 | 4052 | 2385 | 4050 | 2885 | 5687 | 3347 |
9518-08 / 9518-18 | 193 | 114 | 258 | 152 | 328 | 793 | 5355 | 3152 | 7055 | 4152 | 8375 | 4929 |
