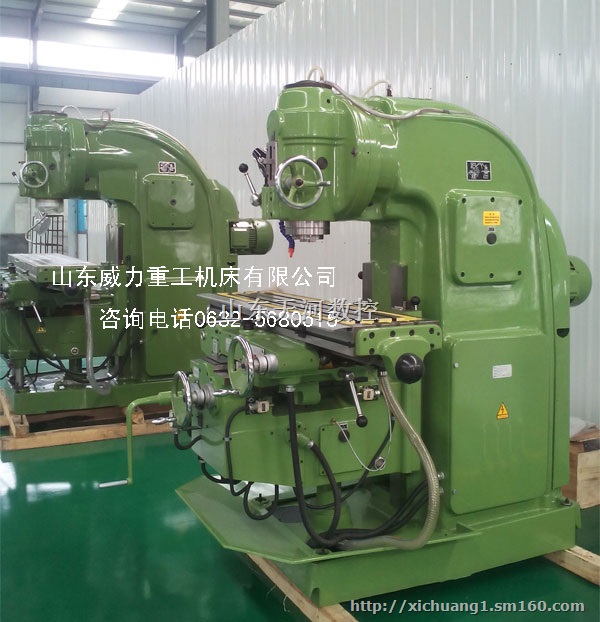

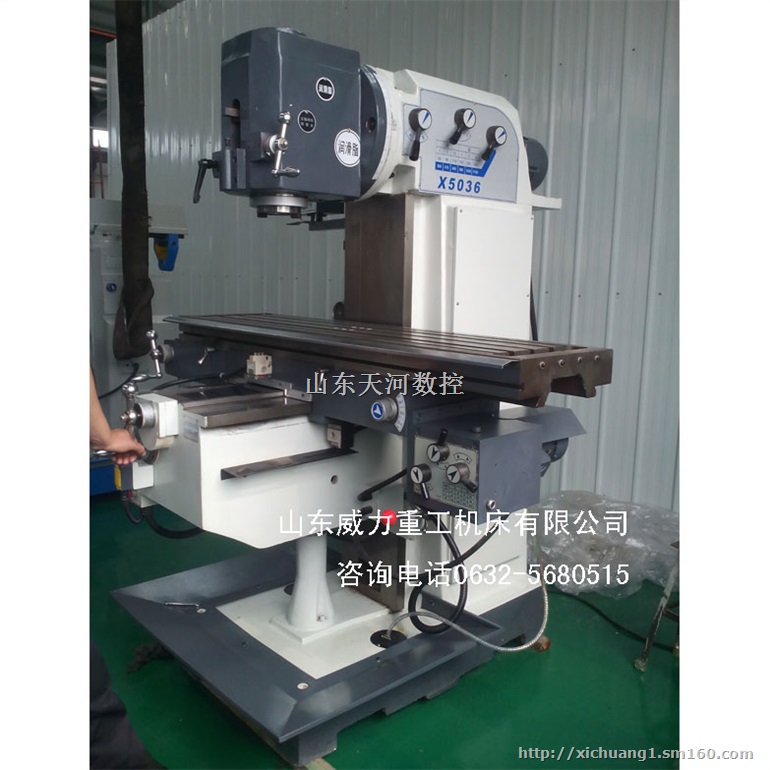

立式铣床机械传动部件的选择：

1、丝杠螺母副的选择

步进电动机的旋转运动需要通过丝杠螺母副转换成直线运动，需要满足初选0.01mm脉冲当量，因为定位精度±0.04mm，对于机械传动要有一定的精度损失，大约是1/3-1/2的定位精度，现取为1/2，即是±0.02mm和±0.04mm的定位精度，滑动丝杠副无法做到，只有选用滚珠丝杆副才能达到要求，滚珠丝杆副的传动精度高、动态响应快、运转平稳、寿命长、效率高、预紧后可消除反向间隙。 同时选用内循环的形式，因为这样摩擦损失小，传动效率高，且径向尺寸结构紧凑，轴向刚度高。 由于定位精度不高，故选择的调隙方式是垫片调隙式，这种调隙方式结构简单，刚性好，装卸方便。 由于工作台最快的移动速度Vxmax = Vymax =1500mm/min，所需的转速不高，故可以采用一般的安装方法，即一端固定，一端游动的轴承配置形式。 ○

2、导轨副的选用

要设计数控铣床工作台，需要承受的载荷不大，而且脉冲当量小，定位精度高，因此选用直线滚动导轨副，它具有摩擦系数小，不易爬行，传动效率高，结构紧，安装预紧方便等优点。

3、伺服电机的选用

选用步进电动机作为伺服电动机后，可选开环控制，也可选闭环控制。任务书所给的精度对于步进电动机来说还是偏低，为了确保电动机在运动过程中不受切削负载和电网的影响而失步，决定采用开环控制，任务书初选的脉冲当量尚未达到0.001mm，定位精度也未达到微米级，空载最快移动速度也只有1500mm/min,故本设计不必采用高档次的伺服电机，因此可以选用混合式步进电机，以降低成本，提高性价比。

4、减速装置的选用

选择了步进电动机和滚珠丝杆副以后，为了圆整脉冲当量，放大电动机的输出转矩，降低运动部件折算到电动机转轴上的转动惯量，可能需要减速装置，且应有消间隙机构，如果要选用减速装置，则应选用无间隙齿轮传动减速箱。
