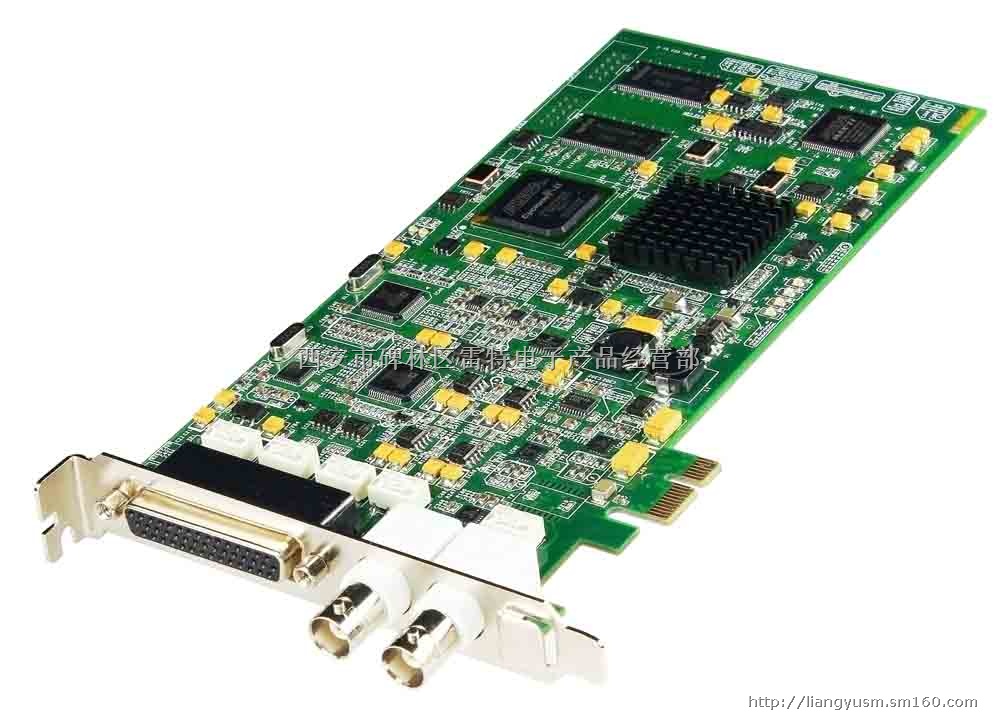

外观
By5000 II
3 、系统配置要求
◎ 无特殊要求，市面上销售的各种电脑均可使用
◎ 兼容 Intel 全系列 CPU ，包括赛扬，奔腾 4 单核、双核，酷睿等
◎ 兼容 Intel 全系列芯片组主板，包括 915、945、965、G31/P31、G33/P33、G35/P35、G43/P43、G45/P45 等
◎ 对显卡无特殊要求
◎ 对操作系统无特殊要求，Windows 98、Windows Me、Windows NT、Windows 2000、Windows XP、Windows Vista 均可正常使用
4 、特点
◎ 针对硬盘播出系统所开发的专用播出卡
◎ 独家兼容 RM、RMVB、MP4、WMV 等网络素材
◎ 独家推出板卡自带音频处理器，实时音量处理
◎ 独家支持软件预览窗口，显示内容包含字幕，和视频输出完全相同
◎ 独家支持左右声道混合成单声道输出
◎ 单卡播放硬盘节目的同时叠加全屏字幕，支持 256 级透明度
◎ SDI输入、输出、预监接口，全部支持嵌入双通道音频
◎ 支持分析素材是否符合标准，找出存在严重错误的素材
◎ 支持素材的快进、慢放，支持暂停、任意打入出点
◎ 支持外视频和硬盘播放节目的任意大小 DVE ，资讯频道一卡搞定
◎ 支持背景图片功能，播出停止时自动显示背景图片
◎ 支持素材播放设置马赛克区域，屏蔽不适合播出的区域
◎ 支持外视频延时播出，延时可调，最长可达分钟级别
◎ 支持独立的外视频输入预览窗口，适合监视转播信号和截播广告
◎ 软件预览窗口支持立体声音量条叠加显示
◎ 自带时基校正，无抖动转播《新闻联播》等外视频
◎ 兼容 99% 以上的 DVD 、 VCD 片源，拥有超强的兼容性和安全性
◎ 不同格式节目切换时无黑场、停顿，台标不抖动、闪烁
◎ DVD 素材的对白字幕实时选择叠加
◎ 广播级视频质量，画质清晰明亮，色彩还原准确
◎ 真正流媒体模式解码播出，时码精确，可以精确到帧的打入出点
◎ 视、音频断电直通，播出机断电后直通到备用频道
5 、接口说明
全接口连接线信号说明
接口信号 | 接口类型 | 说明 | |
1 | CVBS_IN | BNC | 模拟复合视频输入 |
2 | GENLOCK_CVBS_IN | BNC | 同步模拟复合视频输入 |
3 | SVIDO_IN | S 端子 | 模拟 YC 输入 |
4 | PY_IN | BNC | 模拟分量视频 Y 输入 |
5 | PB_IN | BNC | 模拟分量视频 U 输入 |
6 | PR_IN | BNC | 模拟分量视频 V 输入 |
7 | CVBS_OUT | BNC | 模拟复合视频输出 |
8 | CVBS_KEY_OUT | BNC | 模拟复合预监视频输出 |
9 | SDI_KEY_OUT | BNC | SDI 键输出 |
10 | SVIDO_OUT | S 端子 | 模拟 YC 输出 |
11 | PY_OUT | BNC | 模拟分量视频 Y 输出 |
12 | PB_OUT | BNC | 模拟分量视频 U 输出 |
13 | PR_OUT | BNC | 模拟分量视频 V 输出 |
14 | AUDIO_INL | 莲花头（白） | 模拟音频左声道非平衡输入 |
15 | AUDIO_INR | 莲花头（红） | 模拟音频右声道非平衡输入 |
16 | AUDIO_OUTL | 莲花头（白） | 模拟音频左声道非平衡输出 |
17 | AUDIO_OUTR | 莲花头（红） | 模拟音频右声道非平衡输出 |
18 | AUDIO_MON_OUTL | 莲花头（白） | 模拟预监音频左声道非平衡输出 |
19 | AUDIO_MON_OUTR | 莲花头（红） | 模拟预监音频右声道非平衡输出 |
20 | AUDIO_IN_L | 卡农头 | 模拟音频左声道平衡输入 |
21 | AUDIO_IN_R | 卡农头 | 模拟音频右声道平衡输入 |
22 | AUDIO_OUT_L | 卡农头 | 模拟音频左声道平衡输出 |
23 | AUDIO_OUT_R | 卡农头 | 模拟音频右声道平衡输出 |
普通连接线信号说明
接口信号 | 接口类型 | 说明 | |
1 | CVBS_IN | BNC | 模拟复合视频输入 |
2 | GENLOCK_CVBS_IN | BNC | 同步模拟复合视频输入 |
3 | CVBS_OUT | BNC | 模拟复合视频输出 |
4 | CVBS_MONI_OUT | BNC | 模拟复合预监视频输出 |
5 | SDI_KEY_OUT | BNC | SDI 键输出 |
6 | AUDIO_INL | 莲花头（内白） | 模拟音频左声道非平衡输入 |
7 | AUDIO_INR | 莲花头（内红） | 模拟音频右声道非平衡输入 |
8 | AUDIO_OUTL | 莲花头（内白） | 模拟音频左声道非平衡输出 |
9 | AUDIO_OUTR | 莲花头（内红） | 模拟音频右声道非平衡输出 |
10 | AUDIO_MON_OUTL | 莲花头（内白） | 模拟预监音频左声道非平衡输出 |
11 | AUDIO_MON_OUTR | 莲花头（内红） | 模拟预监音频右声道非平衡输出 |
面板接口信号说明（信号名称标注在电路板背面）
接口信号 接口类型 说明 1 SDI_IN BNC SDI 输入（接受嵌入双通道音频） 2 SDI_OUT BNC SDI 输出（嵌入双通道音频）
6 、典型应用
