2口RS-232/422/485串口服务器
简介将串口设备连接到以太网络

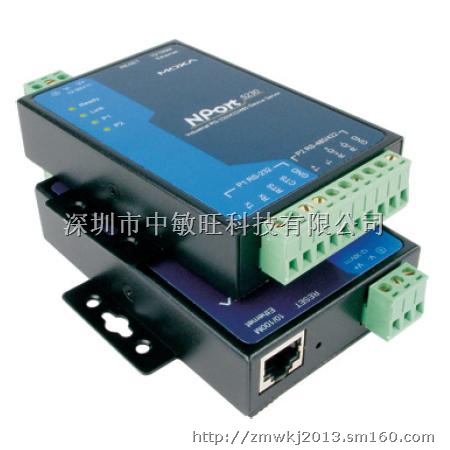

NPort 5200系列的串口设备联网服务器可让工业串口设备立即连上网络。NPort 5200系列的串口设备联网服务器体积小巧，是将RS-232或RS-422/485串口设备，如PLC，测量仪，和传感器连接到IP-based Ethernet LAN最佳的选择，让您的软件可以存储本地LAN或网络上的任何串口设备。
标准的TCP/IP 界面和多种操作模式
NPort 5200系列的串口设备联网服务器提供了提供了TCP Server，TCP Client，和UDP，可确保与使用标准的网络API（Winsock，BSD Sockets）的网络软件具备兼容性。
支持现有软件Real COM/TTY驱动程序
有个Real COM/TTY 驱动程序，用于COM/TTY口的软件现在可以随时用于TCP/IP网络。这项特点不但让您不需要更换软件，更可以让串口设备立即连网。
简单的安装和设置
NPort 5200系列的串口设备联网服务器支持自动IP设定协议（DHCP，BootP），以及通过Web Browser console手动设置。两者都提供了快速有效的安装方法。有了NPort 5200的Windows Utility，执行安装的动作简单愉快，所有系统的设置都可存储并复制到其他设备联网服务器上。
特点- 可让串口设备立即联网
- 提供TCP Server，TCP Client和UDP等多种socket操作模式
- 可利用简单的Windows Utility 执行批量安装
- 自洞侦测10/100 Mbps Ethernet
- 采用2线或4线RS-485数据流向自动控制（ADDC?）
- 所有端口都内建15 KV ESD突波保护
- 支持SNMP MIB-II网管功能
LAN
以太网：10/100 Mbps, RJ45
保护：内嵌的1.5 KV电磁隔离保护
串口接口
NPort 5210/5210-T
串口数量：2 (RS-232)
串口类型：RJ45 (8-pin)
信号：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
信号保护：所有端口提供15 KV ESD
NPort 5230/5230-T
端口数量：2 (1口RS-232, 1口RS-422/485)
端口类型：电阻 (每口5 pins)
信号：RS-232：TxD, RxD, RTS, CTS, GND
RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2线)：Data+, Data-, GND
RS-485 (4线)：Tx+, Tx-, Rx+, Rx-, GND
信号保护：所有端口提供15 KV ESD
RS-485 数据流向：专利保护的数据流向自动控制功能
(ADDC?)
NPort 5232/5232I/5232-T/5232I-T
端口数量：2口RS-422/485
端口类型：Terminal Block (每口5 pins)
信号：RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2线)：Data+, Data-, GND
RS-485 (4线)：Tx+, Tx-, Rx+, Rx-, GND
信号保护：所有端口提供15 KV ESD;
NPort 5232I提供2 KV光电隔离
RS-485数据流向：专利保护的数据流向自动控制功能
(ADDC?)
电源线保护
1 KV突破保护 (EFT), EN61000-4-4;
0.5 KV浪涌保护, EN61000-4-5
内嵌功能
内嵌蜂鸣器
内嵌实时时钟
内嵌看门狗计时器
串行通讯参数
校验位：None, Even, Odd, Space, Mark
数据位：5, 6, 7, 8
停止位：1, 1.5, 2
流控：RTS/CTS (仅适用于RS-232端口)，XON/XOFF
速率：110 bps ～ 230.4 Kbps
软件特点
协议：ICMP, IP, TCP, UDP, DHCP, BootP, Telnet, DNS, SNMP,
HTTP, SMTP
工具：NPort管理员软件，支持Windows 95/98/ME/
NT/2000/XP/2003
驱动支持：Windows 95/98/ME/NT/2000/XP/2003/XP
x64/2003 x64 COM驱动, Linux实端口TTY驱动, SCO Unix,
SCO OpenServer 5, UnixWare 7, UnixWare 2.1.x, SVR4.2
配置：Web浏览器/Telnet console，Windows工具，或串
口console口 (NPort 5210/5230)
电源需求：
电源输入：12～30 VDC
电源功耗：5210：305 mA@12V (max.)
5230：347.1 mA@12V (max.)
5232：259.6 mA@12V (max.)
5232I：509.4 mA@12V (max.)
机械特性
材料：铝质(1 mm)
总重量：5210：0.135 kg (0.30 lb)
5230：0.140 kg (0.31 lb)
5232：0.119 kg (0.26 lb)
5232I：0.157 kg (0.35 lb)
工作环境
操作温度：
0 ~ 55?C (32 ~ 131?F), 5 ~ 95% RH
-40 ~ 75?C (-40 ~ 167?F), 宽温型号
储存温度：-20 ~ 85?C (-4 ~ 185?F), 5 ~ 95% RH
通过认证
EMC：
CE：EN55022 / EN55024 Class A
FCC：FCC Part 15 Subpart B Class A
安规认证:
UL：UL60950-1
TüV：EN60950-1
医学应用认证：
EN 60601-1-2 Class B, EN55011 (NPort 5210)
可选型号
产品编号 描述
NPort 5230 2口 串口设备联网服务器,1 RS-422/485 口, 1 RS-232 口
NPort 5232 2口 串口设备联网服务器,2 RS-422/485 口
NPort 5232I 2口 串口设备联网服务器,2 RS-422/485 口具备光电隔离保护
安装配件
产品编号 描述
DK-35A 导轨DIN-Rail 安装套件(35 mm)
