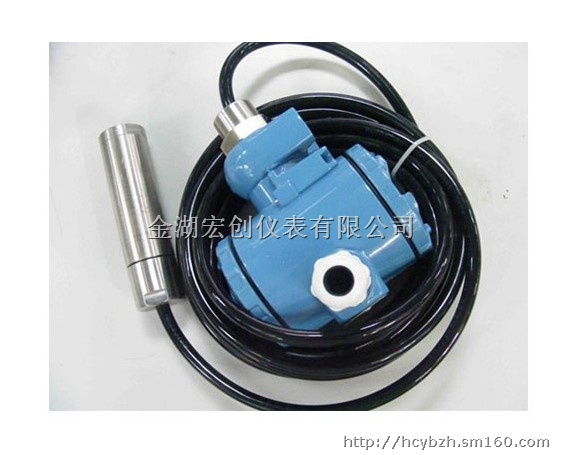

HC50系列投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，投入式液位变送器采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。
HC50系列投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便

一、特点
稳定性好，精度高，性能／价格比高
直接投入被测介质中，安装使用相当方便
固态结构，无可动部件，高可靠性，使用寿命长
从水、油到粘度较大的糊状物都可进行高精度的测量，不受被测介质起泡、沉积、电气特性的影响
无材料疲劳磨损，对振动、冲击不敏感
宽范围的温度补偿
具有电源反相极性保护及过载限流保护

二、工作原理
利用静压法测量原理
当液位变送器投入到被测液中某一深度时，传感器迎液面受到的压力为：P=p.g.H+P·
式中：
P：传感器迎液面所受压力，单位：Pa
p:被测液体密度，　　　　 单位：kg/m3
g:当地重力加速度，　　　 单位：m／s2
p·:液面上大气压，　　　　单位：Pa
H:传感器投入液体的深度， 单位：m
同时，通过导气电缆将液面上的大气压P·引入到传感器的背压腔，以抵消传感器迎液面的P·，使传感器测得压力为：P=p.g.H
显然，通过测取压力P，可以得到液位深度H。传感器感测的压力信号经电路转换放大，补偿后以标准信号输出。

三、技术性能
适用介质：投入式适用与316不锈钢，丁腈橡胶，聚氯乙烯共存的介质，法兰式可测没强腐蚀性介质。
测量范围：0－Im至-1200m
精度：0.25%；0.1%；0.5%
工作温度：-20℃－+80℃（介质无结晶）
贮存温度：-40℃－+125℃
零点温度系数：±0.015%量程/℃
量程温度系数：±0.015%量程/℃
长期稳定性：±0.1%量程/年
电源电压：12－36VDC　标准24VDC
输出信号：两线制4-20mADC
负载特性：参见图1，标准24VDC时，负载电阻≤600Ω
允许过载：标准量程的3倍
限流保护：在过载情况下，电源限制标称为26mA
防护等级:IP68
防爆等级：iaⅡCT5

四、结构和材料
变送器中继箱：铸铝，90×73×110，外壳环氧树脂喷涂
变送器探头：1Cr18Ni9Ti，29×150mm
导气电缆：直径Φ7的6芯聚氯乙烯电缆
重量（不含导气电缆）：约0.6kg

五、选型表
