PM系列拍门外形尺寸及安装尺寸
规格型号 | 洞口尺寸（宽*高）mm | A | B | C | F(S) | 预留孔尺寸 | 预留孔图号 | 螺栓 |
PM-Y200 | 200 | 340 | 380 | 120 | 295 | 60*60*125 | 1 | 4-M16 |
PM-Y250 | 250 | 405 | 406 | 135 | 355 | 65*65*125 | 1 | 4-M16 |
PM-Y300 | 300 | 460 | 500 | 160 | 410 | 65*65*125 | 1 | 4-M20 |
PM-Y350 | 350 | 520 | 585 | 185 | 470 | 65*65*125 | 2 | 4-M20 |
PM-Y400 | 400 | 580 | 640 | 195 | 525 | 65*65*125 | 2 | 4-M20 |
PM-Y450 | 450 | 640 | 710 | 205 | 585 | 65*65*125 | 3 | 4-M20 |
PM-Y500 | 500 | 715 | 810 | 215 | 650 | 75*75*200 | 4 | 4-M20 |
PM-Y600 | 600 | 840 | 920 | 225 | 770 | 75*75*200 | 4 | 4-M20 |
PM-Y700 | 700 | 910 | 1005 | 235 | 840 | 75*75*200 | 5 | 4-M20 |
PM-Y800 | 800 | 1025 | 1125 | 245 | 950 | 75*75*200 | 5 | 4-M20 |
PM-Y300 | 300*300 | 432 | 467 | 165 | 194 | 60*60*125 | 6 | 4-M16 |
PM-Y400 | 400*400 | 600 | 660 | 195 | 260 | 60*60*125 | 6 | 4-M16 |
PM-Y600 | 600*600 | 838 | 940 | 215 | 381 | 65*65*125 | 7 | 4-M20 |
PM-Y750 | 750*750 | 991 | 1099 | 240 | 475 | 65*65*125 | 7 | 4-M20 |
PM-Y900 | 900*900 | 1143 | 1251 | 265 | 533 | 65*65*125 | 7 | 4-M20 |
节能型自由侧翻式拍门用途：节能型侧开式拍门是保证泵站安全运行的重要设备，在泵站中其作用是断流和防止停机时水倒流，主要用于：防洪排涝、农田灌溉、城市给排水和跨流域调水，以及各大型工矿企业的供水和配水等。
节能型自由侧翻式拍门技术参数：最大工作水头：15m Maximum working head: 15m使用温度：0～80℃ Temperature: 0 ~ 80 ℃阻力系数：≤0.1 Drag coefficient: ≤ 0.1水头损失：＜0.04m Head loss: <0.04m开启角度：80°以上 Opening angle: 80°开启力（非淹没）：0.04M Opening force (non-submerged): 0.04M。
圆形节能侧开式单门拍门结构尺寸表：
公称通径DN/mm | 圆形单门 | |||
D1 | D2 | L | n-d | |
350 | 445 | 485 | 550 | 8-19 |
400 | 495 | 540 | 620 | 8-19 |
500 | 600 | 645 | 730 | 8-23 |
550 | 655 | 710 | 800 | 8-23 |
600 | 705 | 755 | 860 | 8-23 |
700 | 810 | 860 | 940 | 12-23 |
800 | 920 | 975 | 1080 | 12-23 |
900 | 1020 | 1075 | 1220 | 12-27 |
1000 | 1120 | 1175 | 1300 | 12-27 |
1100 | 1220 | 1275 | 1400 | 12-27 |

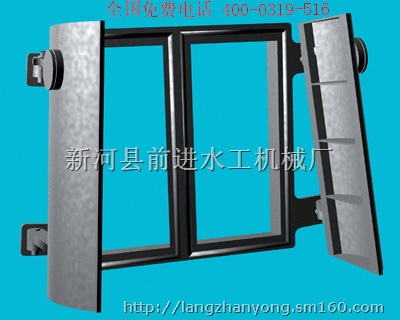

矩形节能侧开式双门拍门结构尺寸表：
可根 据用 户要 求专 业定 制 | 型号规格 B×H | 矩形双门 | ||||
B | B1 | L≤ | H | H1 | ||
1200×1200 | 1200 | 1490 | 2300 | 1200 | 1490 | |
1400×1400 | 1400 | 1690 | 2500 | 1400 | 1690 | |
1600×1600 | 1600 | 1890 | 2700 | 1600 | 1890 | |
1800×1800 | 1800 | 2090 | 2900 | 1800 | 2090 | |
2000×2000 | 2000 | 2290 | 3100 | 2000 | 2290 | |
2500×2500 | 2500 | 2790 | 3600 | 2500 | 2790 | |
新河县前进水工机械厂是一家集设计、生产、加工、销售于一体的多年老字号厂家，主要产品有：QL-SD手电两用螺杆式启闭机、QLS手轮式螺杆式启闭机、QLC侧摇式螺杆式启闭机、QLT平推式螺杆启闭机、QPK快速卷扬式启闭机、QHQ弧门卷扬式启闭机、QPG高扬程卷扬式启闭机、QPT移动式卷扬启闭机、PZ铸铁闸门、PXZM镶铜铸铁闸门、PXYM镶铜铸铁圆闸门、PXFM镶铜铸铁方闸门、MXYM明杆式镶铜铸铁圆闸门、MXFM明杆式镶铜铸铁方闸门、球墨铸铁闸门、镍络合金铸铁闸门、钢铁复合闸门、水库高压铸铁闸门、机闸一体铸铁闸门、机闸一体钢制闸门、不锈钢渠道闸门、节能型自由侧翻式拍门、节能型自由侧开式圆形拍门、潮门等。公司奉行“顾客第一，质量第一，诚信第一”的经营理念，有着一套比较完整的管理机构和营销队伍，公司的员工具备良好的文化素质和业务水平、具有较强的开拓能力和团队精神，公司的领导集体与员工之间交流顺畅，充分体现公司内部管理稳定团结，架构优良。我厂通过近几年的努力奋斗，取得了较好的业绩，公司规模、资金实力、产品销量和利润都在逐年增长，并不断开拓进取，积极参与市场竞争，调整优化产品经营结构，诚心合作，加快资金流转，做大做强公司的规模，为水利水电行业的发展而不懈努力。
