SH-D01专业模具修补冷焊机基本信息

sh-d01精密模具修补机是我公司继第三代sh-01精密模具修补机后最新开发的又一款专业用于高精密模具修补的焊机。采用igbt高频逆变电源及专利技术的微电脑dsp全数字化控制芯片,使焊机的焊接电流及时间都得到精确的控制，极小的电流（1a）情况下也可以稳定运行。使细小部位的焊接成为可能。焊机的存储功能（可对5种焊接参数进行存储），使焊接产品的一致性更好。sh-d01精密模具修补机是一种更为专业，更为精密的焊接设备。在模具修补方面有非常好的效果，可对模具不同部位的凹陷、孔、洞、细缝、沟槽、棱角、棱线，尖峰部位、沙眼及普通氩弧焊机焊后周边产生的凹陷进行修补。也可对经放电加工、渗氮及软氮化处理后的模具进行修补。　
为了减少个体业主及工矿企业对焊机设备的重复购置，减轻其负担，三合公司将sh-d01型精密模具修补机设计成多功能精密型焊机。其功能：标准tig氩弧焊、精密脉冲氩弧焊、精密点焊及手工电弧焊等功能。除在模具行业发挥其主导作用外，在医疗设备、金银首饰、五金、小家电等行业实现高质量焊接作业。可于各类专机配套使用。可对0.30mm～4.5mm不锈钢板材进行精密焊接。　
高频tig直流点焊（冷焊）模式：（主要用于模具修补）　

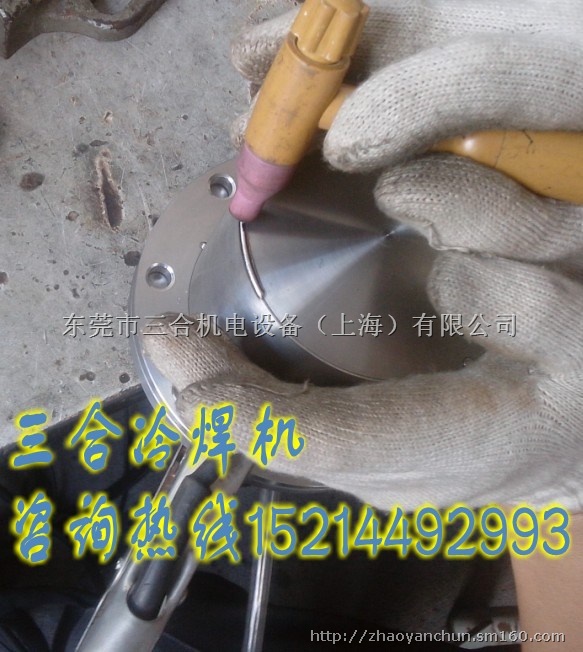

模具修补时对热变形要求比较高，此时按④『焊接方式』按钮，设定为“点焊”功能，此焊接效果可以与激光焊媲美，根据模具焊接部位调整适当的焊接时间（焊弧的时间长短，以秒为单位，调整范围0.1s～5s）。根据模具的不同部位及焊材的不同直径调整焊接电流，焊接电流调整范围1a～200a，焊接时焊丝直径、电流、时间参数的对应可参考以下表格内容，焊接效果具体的要看焊材的熔结点，以半波状态为最佳，如想焊成鱼鳞状态的完美焊痕，要点是：焊丝前端平放在模具要修补部位，焊枪内的钨针与模具母材成65°～75°方向角，钨针距焊丝前端1mm～1.5mm，距模具母材高度1mm～1.5mm（根据焊丝直径大小选择距离）踩下脚踏开关，形成第一焊点，此时焊枪往焊丝方向水平移动2mm左右，踩下脚踏开关，形成第二焊点以此类推，可以焊出完美的鱼鳞状焊痕。　
焊　丝　

1-1.5mm

钨极　
1-1.5mm

模具修补焊接参数表：（点焊状态）　
焊丝直径（mm）点焊时间（s）平面电流（a）棱角电流（a）三角点电流（a）　
0.20.1201515
0.40.1352020
0.60.1503025
0.80.1704035
1.00.1805045
备注：以上参数仅供参考,要根据焊接实际情况调节相对数值，∟　←　内角就要适当调大电流和时间。⊿←外角就适当调小电流和时间。　
该冷焊机可以储存５个独立的焊接条件。　
技术参数　
产品型号sh-d01
焊接方式stick/hftig
额定输入电　压单相　220v50hz
输入电压范围ac200　～　240v
额定输入功率8.7kva
额定输出电(tig／手弧焊）200a/160a
额定输出电压（tig／手弧焊）18v/26v
最　高　空　载　电　压dc63v
使用率［周期10分］（tig／手弧焊）20%/35%
输出电流调整范围ｔｉｇdc1～200a
手弧焊dc1～160a
防　止　电　击　功　能（vrd）18ｖ　＋10％／－15％　
焊　接　条　件　储　存　功　能准许存储5个焊接参数　
焊　枪开　关　插　座　9　芯　
适　应　水　冷　焊　枪不适用　
冷　却　方　式强　制　风　冷　
重　量　　　　　　　　　　　7.5kg
外形尺寸［ｗ×ｈ×ｌ］（mm）130×260×320
绝　缘　等　级ｈ　级

信息介绍来自
