一、 modbus网关（modbus协议转换器）说明：
随着工业技术和社会需求的发展，工业总线技术越来越受到人们的青睐。传统的工业串行总线标准有 RS232，RS485 等；以太网作为一种可以用于工业以及办公环境的通用网络标准，得到越来越广泛的应用。各种通信标准因其自身的功能特点，在特定的应用场合中得到广泛的应用。但是，随着社会需求的发展，要求范围更广、性能更加稳定、数据量更大的系统，因此我们必须将这些不同协议标准的节点联系起来，为此，我公司设计开发了 HR-906WG协议转换器设备，该设备可以实现串口与网口，以及串口之间的协议转换，实现不同接口间的数据透明传输功能，这样不需要改变已有的硬件结构，即可使得设备获得不同网络之间的
数据和命令的传输，解决了不同网络终端设备的互连问题，是一种复合型的工业总线网关设备。
modbus网关（modbus协议转换器）此外，Modbus 通讯协议因其兼容性、易用性的优势，在工业领域得到了广泛应用，已
成为一种通用的工业通信标准。由此，我们在设计时充分考虑到了这一需求，HR-906WG 的所有串口均支持 Modbus 通讯协议，通过编程将串口配置为 Modbus 主站或其它协议的主站或者从站，与所有组网设备是一个无缝的、闭环的统一体。其简单灵活的配置和极高的可靠性可以为您节省宝贵的时间和已有投资，尤其是在组网时，可以大大提高您产品的核心竞争力，突出可编程的特色。

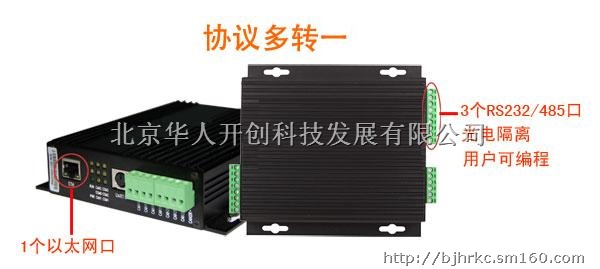

modbus网关（modbus协议转换器）HR-906WG 的三个串口可以独立的编程，实现自由协议做从站或者主站自由协议做从站编程时首先将串口打开，接收数据，然后对数据进行分析处理，组成返回数据帧，再将数据发送出去。自由协议做主站时，串口先发送数据，然后延时读取设备返回的数据，进行处理。编程做 Modbus 协议主站可以使用现成的功能块，只需用户配置相应的参数即可。如果没有对串口进行编程，则串口协议默认是 MODBUS RTU 从站。
?
HR-906WG 可编程网关网口支持Modbus TCP 协议从站和华人开创公司的 ENET 协议ENET 协议通过对网口编程实现，通过 ENET 协议HR-906WG 可以扩展华人开创公司的其他系列的 PLC 和T5 系列的以太网 IO 模块。HR-906WG 最大支持 20 个连接。采用嵌入式系统架构设计理念，32 位精简指令 ARM 处理器设计，丰富的存储空间。 通讯端口均采用全光电隔离设计，同时隔离信号线、电源、地，并具备雷击和浪涌防护。
?供电电源采用单、双路（可选配）DC24V（DC9V-DC36V）热备冗余设计，亦可采用单、双路 AC220V 供电，保证系统稳定、可靠运行。
?通信速率快，用户可配置，每一路均有独立的数据指示 LED；RS232/485 通信速率300～115200bps，默认值 19200,8,E,1；TCP 通信速率 100Mbps。
?运行环境：温度:-25-70℃，湿度:5% - 95% RH，无凝露。
?应用广泛：凡是具有 RS232/RS485 接口或者以太网接口的设备，都可以实现与其他设备的组网互联，广泛应用于制造工业、过程控制、通讯、仪器仪表、汽车、船舶、军事装备以及消费类产品等方面。
