结构特点

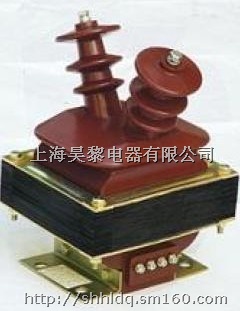

    JDZJ型电压互感器，一次绕组、二次绕组、辅助二次绕组（零序线圈）为同民心圆筒式，用环氧树脂混合绕注成形，绝缘结构为全绝缘式。铁芯为壳式，由优质硅钢片迭装而成。电压互感器出头标记，一次为A、N、二次为a、n；辅助二次为da、dn。

技术参数
1、额定电压 100KV 户内
2、额定频率 50HZ
3、额定绝缘水平：
JDZJ-3 3.6/24/40KV
JDZJ-6 7.2/32/60KV
JDZJ-10 12/42/75KV
4、额定一次电压，准确级及相应的额定输出见表

型号	额定电压V			准确级及相应的额定输出（VA）				最大容量 (VA)	连接组
	一次	二次	辅助二次	0.2	0.5	1	3
JDZJ-3	3000/	100√3	100√3	10	20	40	100	200	150
JDZJ-6	6000/√3	100√3	100√3	10	30	50	120	300	200
JDZJ-10	10000/√3	100√3	100√3	15	40	60	150	500	300

5、本系列电压互感器能在120%额定电压下长期运行，并能在八小时内承受1.9倍额定电压而无损伤.
6、本型互感器的连接组为1/1/1-12-12；三台单相三线圈电压互感器的三相连接组为Yo/Yo/△-12-11
