一、概述
   HGW9-12(W)型系列户外交流高压隔离开关(以下简称隔离开关)单极结构。适用于交流50Hz、额定电压12kV的电力系统中，作为有电压无负载时分合线路之用。其中防污秽隔离开关可满足重污秽地区用户的要求，可以有效地解决隔离开关在运行中出现的污闪问题。
　　产品符合GB1985-1989《交流高压隔离开关和接地开关》等标准。
二、型号及定义

三、使用环境条件
   1. 海拔高度：1000m及以下；
   2. 环境温度：-35℃～+40℃，日温差不大于15K；
   3. 风速：不超过35m/s；

四、技术参数

五、结构说明

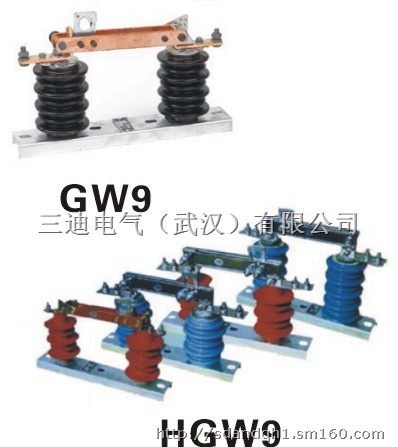

  HGW9-12（W）型隔离开关设计成单极结构，在三相线路中进行分级控制时，使用单极隔离开关较为经济、方便。
  HGW9隔离开关设计成单极结构，额定电流有400A、630A、1000A、1250A，其结构均由支柱绝缘子、导电部分（触刀、触座）及钩板等组成。
  本隔离开关采用闸刀式结构，单极由两片触刀组成，触刀两端靠近触座处装有压缩弹簧，并有调节螺母，以形成良好的接触压力，闸刀上装有钩板，合闸后即自锁，因而无论本身白重，震动或电动力的作用，都不会使其自动分闸，在正常运行或短路状态下，均能保证其电动稳定性及热稳定性。
  本隔离开关用绝缘钩棒操动。
  本产品外形尺寸及安装尺寸图见图1、图2及图3。



六、订货须知
额户订货时请注明：
*产品型号、规格、额定电压及电流；
*使用条件、普通型或防污型；
*如有其他特殊要求可与本公司协商解决。
