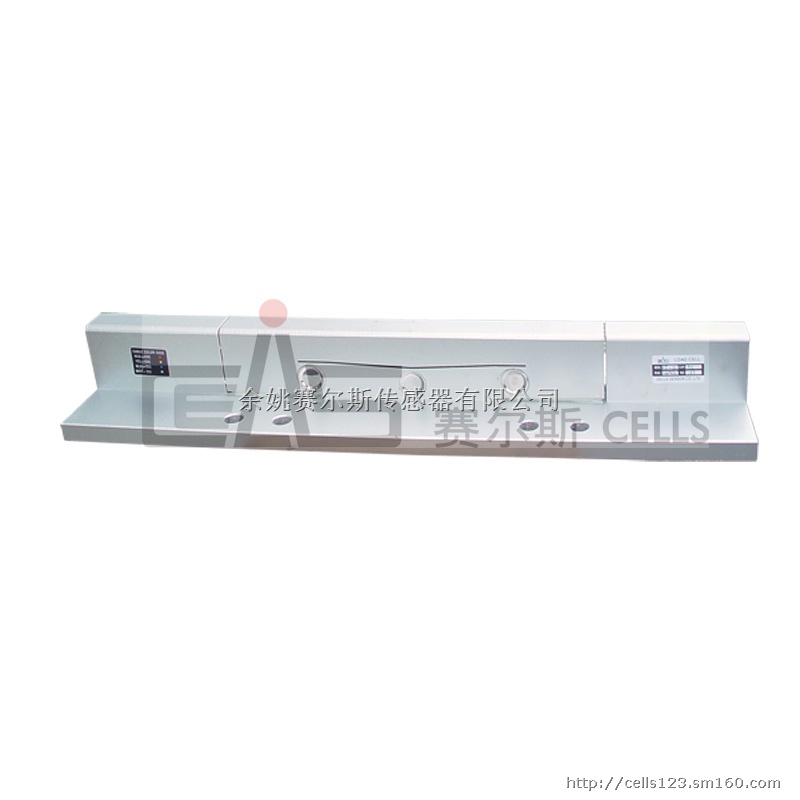

产品型号：ＣＳ－１２型　称重传感器

材质：合金钢

性能特点：
※ 是CS-11的改进型；
※ 不需引轨，动态性能更佳；
※ 广泛应用于矿山、钢铁等动态计量。

结构图：

产地：浙江宁波余姚
轨型kg/m 量程 L L1 L2 L3 L4
轻轨 11 1,2t 700 400 350 250 130
18 2,3t 700 400 350 250 140
24 5,7t 700 400 350 250 150
重轨  38 10,15t 900 500 450 300 170
43 10,15t 900 500 450 300 170
50 10,15t 900 500 450 300 170
起重机钢轨
 QU70 10,15t 900 500 450 300 175
QU80 10,15t 900 500 450 300 185
QU100 10,15t 900 500 450 300 205
QU120 10,15t 900 500 450 300 225

轨型kg/m 量程 A B C Φ
轻
轨 11 1,2t 80.5 180 32 Φ13
18 2,3t 90 190 40 Φ17
24 5,7t 107 200 51 Φ22
重轨  38 10,15t 134 220 68 Φ22
43 10,15t 140 220 70 Φ22
50 10,15t 152 220 70 Φ22
起重机钢 轨
 QU70 10,15t 120 225 76.5 Φ22
QU80 10,15t 130 235 87 Φ22
QU100 10,15t 150 255 108 Φ22
QU120 10,15t 170 275 129 Φ22

技术参数： 灵敏度 1.0mv/v
非线性 ≤0.1%FS
滞    后 ±0.05%FS
重复性 ≤0.05%FS
蠕    变 ≤±0.1%FS/30min
蠕变恢复 ≤±0.1%FS/30min
零点输出 2%FS
零点温度系数 ≤0.1%FS10℃
额定温度输出系数 ≤0.1%FS10℃
输出电阻 700Ω
绝缘电阻 ≥3000MΩ(50VDC)
供桥电压 5～15V
允许温度范围 -30～+60℃
允许过负荷 130%FS
连接方式 输入input：红Red(+)黄Yellow(-)
输出output：兰Blue(+)白White(-)
防护等级：IP67
