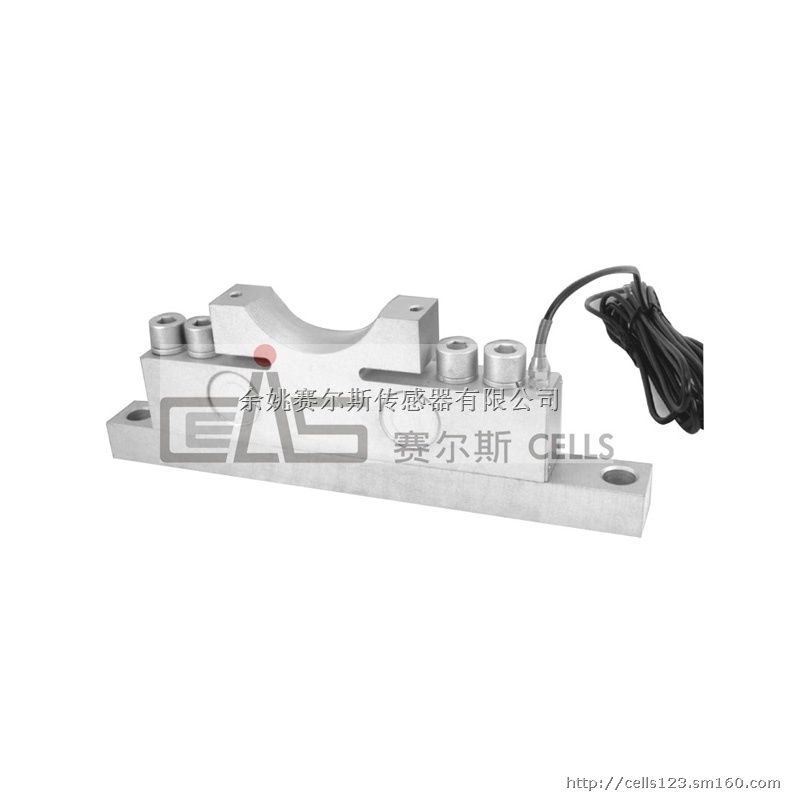

产品型号：ＣＳ－２型　称重传感器

材质：合金钢

性能特点：

※ 各类吊车改造为电子吊秤专用传感器；

※ 鱼背承载面能保证在轴受载弯曲和安装水平度稍有偏差，仍保证计量精度；

※ 支承在吊秤定滑轴两端可使电子帛秤达0.1-0.3%的实际精度，密封可靠，性能稳定。

结构图：

产地：浙江宁波余姚

量程\尺寸(mm) L1 L2 L3 L4 L5 B H1 H2 R深H 2-Φ 2-M

2、3t 344 304 133 110 130 40 83 25 29深17 17.5 10

5、6、8t 344 304 133 110 130 40 95 30 41深20 17.5 10

10t 344 304 133 110 130 40 110 30 41深24 17.5 10

15、20、25、30t 442 402 184 145 165 46 149 35 56深30 21 10

25、30、40t 442 402 184 145 165 46 165 35 59深30 21 10

　R　可根据用户需要而定

技术参数： 灵敏度 1.5～2.0mv/v

非线性 0.05%FS

滞    后 0.05%FS

重复性 ±0.03%FS

蠕    变 ±0.05%FS/30min

蠕变恢复 ±0.05%FS/30min

零点输出 2%FS

零点温度系数 0.03～0.05%FS/10℃

额定输出温度系数 0.03～0.05%FS/10℃

输出电阻 700Ω

绝缘电阻 ≥3000MΩ

供桥电压 5～15V

允许温度范围 -30～+60℃

允许过负荷 130%FS

连接方式 输入input：红Red(+)黄Yellow(-)

输出output：兰Blue(+)白White(-)

防护等级：IP66
