一、产品介绍

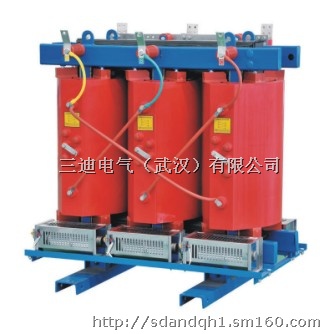

   SCB10干式配电变压器是SCB9SCB10干式配电变压器的更新之作。变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。产品具有可靠性高,使用寿命长的特点。根据不同的使用环境,可配置不同防护等级的外壳或不配置外壳。　　
   该系列产品可广泛使用在城市电网、高层建筑、商业中心、文娱体育中心、地下铁道、机场、港口、火车站、轮船、海上钻井平台、石化企业、矿山等防火安全要求高的场所。产品设计先进，工艺严格，测试完善，并且高压绕组均采用铜导体、玻璃纤维和树脂组成固体绝缘，低压绕组采用无氧铜箔绕制，铁心采用优质高导磁的冷轧硅钢片，以及特殊的绑扎方法。因此产品具有很高的机械强度和电气强度，并具有十分优良地散热性能。
二：执行标准
 GB1094.11—2007 干式电力变压器
 GB/T10228-2008  干式电力变压器技术参数和要求
 GB/T17211—1998 干式电力变压器负载导则
 GB1094.10-2003  电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
 JB/T10008-2004  6～500KV级变压器声级
 JB/T56009-1998  干式电力变压器产品质量分等
三、型号定义

四：性能及结构特点
 1.SCB10变压器与SCB9型相比,空载损耗、空载电流和噪声更低。
 2.安全,防火,无污染,可直接运行于负荷中心。
 3.机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。
 4.散热性能好,过负载能力强,强迫风冷时可提高容量运行。
 5.防潮性能好,适应高湿度和其它恶劣环境中运行。
 6.可配备完善的温度监测和保护系统。采用智能信号温控系统,可自动监测并同屏显示相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置。
 7.体积小,重量轻,占地空间少,安装费用低。
五、结构特点
 1.铁心材料采用优质冷轧取向硅钢片，全斜接缝叠片式结构。
 2.低压线圈为箔式绕组结构，采用优质钢箔绕制，高压线圈为层式结构，真空环氧浇注成型。
六、主要技术参数
 1. 电压等级：6KV、10KV、20KV、35KV
 2. 分接范围：±5%或±2×2.5%（或按用户要求）。
 3. 调压方式：无励磁或有载调压
 4. 容量：10KV电压等级时为30～2500KVA
 5. 频率：50HZ、60HZ。
 6. 联接组标号：Y yn0 、 D yn11（或按用户要求）
 7. 阻抗电压：按标准，或按用户要求。
 8. 绝缘耐热等级：F级（最高温升100K）
 9. 冷却方式：AN或AF
 10.防护等级：IP00（无防护外罩）或根据用户要求
 11.绝缘水平：工频耐压：35KV/1min或28KV/1min  雷电冲击（全波）：75KV
 12.其它主要技术参数见下表

七、产品包装及运输
 1、产品分为开启式（无防护外罩）和防护式（有防护外罩）两种，通常为铁路、水路、公路、整装运输，必要时，可局部拆卸运输，（如有分接开关，温度控制器，风冷装置，防护外罩等需分别包装）或整体装入包装箱中运输。可用吊车、绞车或其他相应的运输机械吊卸产品。
 2、产品运输过程中，务必用防雨布将产品盖好，以防雨水浸淋。
 3、有包装箱的产品在吊运过程中，绳索要挂在包装箱底部四角的枕木上，打开包装的产品，用专用起吊装置起吊。可先试吊离地面100-150mm，无异常情况后，再正式吊运。
 4、运输过程中，运输线路上不应有大于15°的上下坡度，为保证车辆均匀承受载荷，装车时应使产品重心位于车的竖直中心线上。为防止产品运输时位移和翻倒，产品长轴方向应与运输方向一致，产品应牢固地绑扎在运输车上。
 5、当采用无吊车方式进行装车和卸车时，应满足安全技术要求，检查起重能力，是否与该产品运输重量相符。
 6、用户要求带小车的产品，底部装有带滚轮的小车，运输过程中一般都卸下，以保证产品运输的稳定性，到达目的地后安装前再复位装上。带小车的产品，将车架两端的滚轮轴变换90°方向，即可使产品作纵向或横向移动。
 7、产品运到目的地后，应尽量缩短在运输状态下的停放时间（尤其是露天停放），安装前尽可能停放在有遮盖干燥的、通风的场合，同时要采取措施，使产品免受机械损伤和污秽。
八、投运前的检查试验
 1、测量高低压绕组的直流电阻（其数据是否与出厂试验合格证给出的数据相符）。
 2、铁心接地检查（接地片一般位于下铁轭端部），检查接地是否可靠，是否有异物搭接，出现多点接地现象。
 3、测试绝缘电阻
                          10KV        35KV（电压等级）
   高压线圈——低压线圈 ≥500MΩ   ≥1000MΩ
   高压线圈——地       ≥500MΩ   ≥1000MΩ
   低压线圈——地       ≥400MΩ   ≥500MΩ
 4、做外施工频耐压试验时，试验电压为出厂试验电压的85%
 5、检查保护系统是否良好（包括产品温控装置以及外部联结的过电压电流保护装置）。
 6、检查变压器接地是否良好，有无异物存在。
 7、变压器安装位置，至少应离开墙壁和影响散热泪盈眶条件的其他物件800mm，变压器就位后应将接地螺栓与总接地回路连接起来，进行可靠接地。
九、订货须知
 a:额定容量
 b:高低压额定电压
 c:联结组标号
 d:阻抗电压
 e:分接范围
 f:频率
 g:其它（特殊）要求
