一、概述

本仪器用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005 SL/T235-1999、ISO/FDISI2958-98E《土工布透水性能测试方法》标准中对仪器的要求。

二、原理

在规定条件下，测定垂直通过单层或多层土工布的水流量。

三、主要技术参数

1. 最大水头压差：250mmH2O(2450Pa)

2.夹持器内径：ф50±0.5mm

3.试样最大厚度：20mm

4.时间计数器：0~99.99

5.温度范围：0~50

6.量筒：1000mL(10mL)

7.电源：220v

8.仪器外形：400X500X850mm

9.重量：

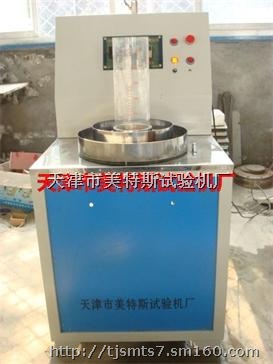

四·仪器结构

仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。

1，机体前方装有控制面板，面板上装有温度设置。时间计数器，供水开关。电源开关，时间计数器可以进行时间设定。使仪器保持水平。机座内装有电磁阀，管路等元器件。

2，夹持器通过定位支承销安放在内容器内。内，外容器连成一体，各有出水口与管路连通，上夹持器与有机玻璃水位量筒连成一体，下夹持器为一开圆孔压板，通过压紧螺母压紧下夹板，将试样夹紧在夹持器中间。夹持器安放在定位支撑销上，水位量筒有刻度一面朝面板方向，以方便观察。

3、进水/放口外接稳压水源，打开主机左侧门，观察水箱水位至三分之二位置即可。时间计数器控制电磁阀的动作转换以确定溢出水口或取水口流出。按下黑色小按钮键后，时间计数器开始计时，当时间计数器未达到设定值时，溢出水由取水口排出，此时用容器将测试口流出水量全部收集，再用量筒测出收集水量；当时间计数器达到设定值时，电磁铁动作，此时溢出水由排水口排出。当实验完毕后，打开放水口开关，将仪器内的水排干。

五、工作条件

1、仪器应放置在平整、稳固的地面上调整好水平。

2、环境温度：10~25℃

3、电源：Ac220±10%50Hz接地可靠。

六、操作步骤

1、装夹试样：取出夹持器，松开压紧螺母，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母，将夹持器安放在定位支撑销上。

2、打开电源开关，在时间计数器上设定收集时间值（本仪器时间计数器9的范围为0～99.99秒）

3、确定放水口处于关闭状态，打开供水开关稳压水源后，直至水位超过试样平面达到内容器的高度，此时水头压差为零。

4、待水平面稳定后继续注水，水开始溢出内容器，调节流量控制开关控制水的流量已得到固定的压差，即水位量筒的水位稳定，此时溢出的水通过排水口排出。

5、待水头压差稳定30秒后，按下黑色小按钮，时间计数器开始计时，同时电磁阀转换出水口，此时溢出水流通过取水口流出。流出水量用容器收集，再用量筒测出具体数值，精确到10mL（收集的水量应>1L，如不到1L，应酌情加大时间设定值）；达到设定时间后，电磁阀动作，此时溢出水从排水口排出。

6、在进行上步骤的同时，读取温度计3上的温度值，水温应在10～25℃(精确到0.1℃)。

7、重复第6.3～6.6条步骤。总共得到5组读数，水流速度均匀分布在0mm/s—60mm/s之间。试验时水流速度从高做到低。

8、重复第6.2～6.7步骤，在同一水压下将余下试样测试完毕。

9、关闭电源开关，拔下电源插头。

10、打开放水口将仪器内的剩水排空。

11、将测试数据按相关标准处理。
