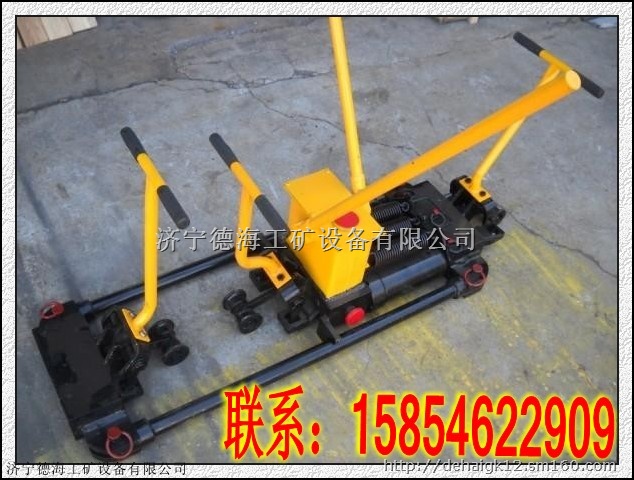

质量可靠YTF-400II 双向液压轨缝调整器

你必须以诚待人，别人才会以诚回报！

产品简介

铁路钢轨接头的间隙（即轨缝）由于受气候变化及行车等因素影响，其大小经常发生变化。为使轨缝恢复到要求尺寸，必须串动钢轨。使用带有安全装置的400型轨调能满足50Kg/m.60Kg/m.75Kg/m钢轨的串轨任。

技术参数

1.最大推拉力            400KN

2.工作油缸最大行程    140mm

3.工作油压            52mpa

4.空载效率     2.2mm/一次往复

5.工作缸数及内径   2XΦ70mm

6.柱塞泵数及内径   4XΦ15mm

7.外形尺寸             长1300宽400高400

8.净重                  150Kg

9手柄力     20-30KG

10柱塞泵行程   26mm

使用方法

手握拔杆横粱将轨缝调整器置于单根轨面上，抬起搬杆，拨动斜铁外移，走行轮随杠杆下降压在轨顶面上，轨缝调整器被撑起，这样就可使轨缝调整器沿铁轨上行走，运送到串轨处。拉轨时，抬起后夹具体，推轨时抬起前夹具体，均两个夹具体工作。然后压下拨杆，拨动斜铁沿轨槽向内移动，斜铁牙面间距逐渐缩小，安装在走行机构 上的杠杆及走行轮，随联动机钩上抬，机体下降。夹具体槽顶面落在钢轨顶面上，旋紧回油控制阀（右旋），摇动拄塞泵作往复运动将液压油压入工作缸，工作缸伸长到20-40毫米后，压紧斜铁，两对斜铁分别卡住两轨头的侧面，然后继续压泵，钢轨接头的缝隙随便可加大或缩小，轨缝达到要求尺寸后，停止压泵，左旋回油控制阀半周，工作缸复位，抬起拨杆，放松斜铁，串轨工作完毕。

用前检查：

a.油箱内油面高度是否达到油箱高度的三分之二

b.回油阀作用是否可靠

c.拔斜铁机构是否灵活可靠   d.各连接紧固部位是否松动和漏油

故障的排除

 轨缝调整器在使用过程，由于工作环境较差，经常产生频繁较大的振动，有些螺丝连接部位会出现松动，另外，由于风沙灰尘的侵入和内部自然耗损，橡胶封圈的老化，都影响机具和正常工作。以下举例排除。

1，推力不足又无外泻。原因：a安全阀弹簧产生变动。B安全阀钢珠垫有异物。c泵阀提螺纹连接外松动。排除a调整安全阀。B清洗。C紧固各个零件。

2，夹不住钢轨，工作时斜铁与钢轨之间产生滑动。原因a斜铁齿数过度磨损。B两斜铁位置不对。排除a更换斜铁。B调整斜铁位置。

3，工作油缸与连接头或连接头与夹具提螺纹连接外漏油。原因a螺纹松动或橡胶圈老化。排除a如果因无效可更换橡胶密封圈。

4， 油泵1-2个失灵。原因a油泵阀座的单向阀存在异物，使球阀不能密封。油泵芯子和油泵套严重磨损间隙过大。排除a解体清洗，更换新件。

安全快速下道装置使用方法

1，分别用双手向上提出前，后夹具体上的两个安全销。

2，左旋回油阀搬把，使安全连板和工作油缸同时回程而使前部提与整机解体。

3，迅速将整机解体的两部分分别迅速下道。

4，注意：本安全快速下道装置是在紧急情况下使用。
