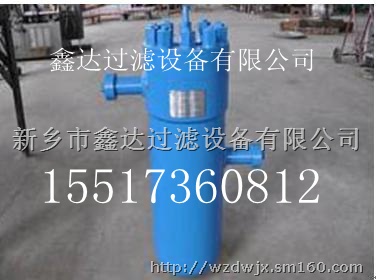

WHGLQ系列外置式磁性过滤器
系列外置式磁性过滤器
应用：炉水循环泵专用保护装置
使用环境要求：介质温度不超过80度
工作压力（内压力）不大于33MPA
工作介质为除氧冷凝水
介质PH值应大于7
一、外置式磁性过滤器的技术参数：
型号设计压力试验压力进水口径出水口径设计温度
WHGLQ-42-3333MPA49.5MPA42MM42MM250度
水在注入系统前必须经过净化
二、我公司开发研制的WHGLQ外置式磁性过滤器，为炉水循环泵专用保护装置。其显著特点是采用双层过滤网，过滤网面积大，可有效的吸附内循环冷却水里的铁磁性颗粒，减少了对推力轴承、导轴承以及绕组绕圈的损伤，用以替代原内置式过滤器，可避免因滤网堵塞引起的炉水循环泵故障。WHGLQ外置式磁性过滤器可在机组运行时清理，减少因滤网堵塞造成机组停机带来的经济损失，为电厂安全生产提供了保障。
三、外置式磁性过滤器与原过滤器比较
1、原过滤器过滤面积约为6000px2，在炉水泵长期运行中，在过滤器里面会附着大量沉积物，造成冷却循环水流量减小，导致电机温度升高，严重时造成跳闸。外置式磁性过滤器加大了过滤网的面积，保证了冷却循环水的流量，降低了电机铁芯和绕组的温升；减缓绕组绝缘老化的时间，避免了过滤网堵塞。
2、 原过滤器无法过滤细小的铁质颗粒（包括泵运行过程中产生的铁质氧化物及泵制造过程中残留的铁屑等），一旦铁质颗粒进入推力轴承及导轴承摩擦副间，将加速轴承的磨损，如果冷却水流量不够造成“干磨”现象，直接造成轴承损坏。外置式磁性过滤器采用内外两套过滤勉勉网结构，外过滤网为粗网，过滤较大颗粒，内过滤网为细网，可有效的阻止细小颗粒进入电机内部；增加了若干个磁棒，吸附水中的铁质颗粒，减少了铁质颗粒对推力轴承和导轴承的损害，延长使用寿命。
3、原过滤器清理不便。如要清理过滤器里的污垢，则必须停泵，等泵冷却后，泵内循环水放尽，方可进行清洗。外置式磁性过滤器过滤网清理方便（无须停机清理），不影响炉水泵的连续运行，大大降低了清洗过滤网的工作量。
