电源适配器综合检测仪器

充电器综合测试仪

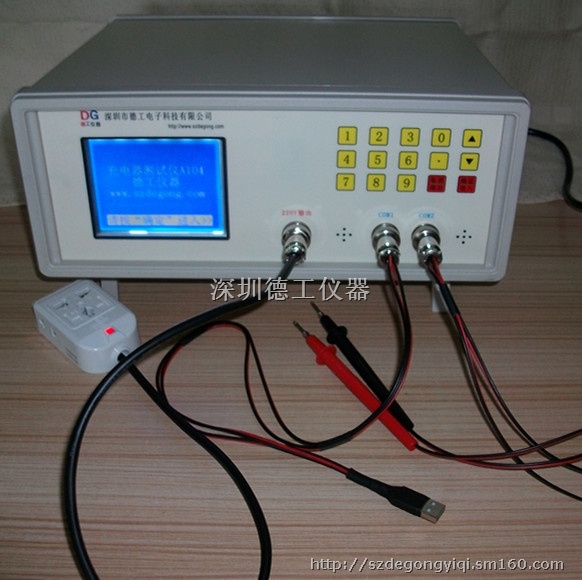

充电器测试仪 A104

万能充、直充、座充、车载、旅行充电器综合检测仪器

充电器测试仪A104是深圳市德工电子科技有限公司(德工仪器)专为各类输出电压在10V以内数码产品充电器的生产检测而开发的一款高精度仪器；仪器有直充充电器测试和万能充充电器测试模式，这两种模式可以独立测试，也可以同时在同一界面依次测试。仪器通过测试充电器的空载输出电压、静态交流、动态交流、直流、恒压、恒阻、恒流、短路保护功能等基本性能参数来筛选充电器的好坏。其非常适合充电器生产厂家流水线批量快速检测，同时也适合各厂家、经销商对充电器做来料来样检测之用。

A104仪器特点：

1.仪器全中文显示，操作简便、精度高、测试速度快，测试一个充电器最快只需0.5秒。。

2.仪器具备‘直充’测试模式和‘万能充’测试模式可选。

3.仪器可保存20组不同参数设置，可随时调取查看，方便测试。

4.仪器测试功能齐全，各功能是否测试可自由选择；参数范围可设上下限范围报警提示。

仪器测试功能及相关技术指标：

1、空载电压；   2、静态交流；   3、动态交流；

4、短路电流；   5、过放电流；   6、短路保护时间；

7、恒压测试（含恒压直流、恒压交流）；（万能充测试支持反向恒压测试）

8、恒流测试（含恒流电压、恒流交流）；

9、恒阻测试（含恒阻电压、恒阻直流、恒阻交流）；

（以上所有功能均一次性全部自动测试完）

1、空载电压（开路电压）：充电器在接入220V电源时无负载状态下的输出电压；量程：0-10.00V。2、静态交流：指充电器在无负载状态下自身所消耗的交流电大小；量程：0-200.0mA。

3、动态交流：指充电器在某种负载状态下所消耗的总的交流电大小；量程：0-200.0mA。
4、短路电流：指对充电器输出端进行短路时其对外输出的直流电流大小；量程：0-4000mA。

5、过放电流：指充电器允许对外正常供电的最大直流电流值（即保护电流值）；量程：0-4.0A

6、短路保护时间:在短路情况下，充电器开启短路保护功能的延迟时间； 量程：0-100.0mS。

7、恒压测试：以设定的恒定电压对充电器进行放电测试；

电压可设范围：0-10.00V，时间值：0-9999mS。

7.1、恒压直流—恒压状态下充电器对外输出的直流电大小；量程：0-4000mA。

7.2、恒压交流—恒压状态下充电器所消耗总的交流电大小；量程：0-200.0mA。

8、恒流测试：以设定的恒定电流对充电器进行放电测试；

电流可设范围：0-4000mA，时间值：0-9999mS。

8.1、恒流电压—恒流状态下充电器对外输出的电压大小；量程：0-10.00V。

8.2、恒流交流—恒流状态下充电器所消耗总的交流电大小；量程：0-200.0mA。

9、恒阻测试：以设定的恒定电阻对充电器进行放电测试；

电阻可设范围：0-100.0Ω，时间值：0-9999mS。

9.1、恒阻电压—恒阻状态下充电器对外输出的电压大小；量程：0-10.00V。

9.2、恒阻直流—恒阻状态下充电器对外输出的直流电大小；量程：0-4000mA。

9.3、恒阻交流—恒阻状态下充电器所消耗总的交流电大小；量程：0-200.0mA。

其他功能参数说明：

1.1、过放电流起点—测试过放电流的起点电流值；设置起点值提高测试速度。可设范围100-4000mA；

2.1、过放电流延时—指启动过放电流测试后，等待充电器的输出端保护的时间间隔。可设范围0-200ms；

3.1、治具电阻设定—指测试的治具的电阻；可设范围0-200mΩ；

4.1、启动测试延时—接好测试端到仪器开启测试的间隔时间；避免误测试。可设范围0-5000ms；

5.1、极性转换延时—万能充在正负极性转换后，其输出端电压需经过一定的时间才能稳定下来，这个延时即为极性转换启动后到其有稳定电压输出的时间间隔。可设范围0-5000ms；

6.1、测完是否清零—测试完毕后界面显示的结果数值在断开测试线后是否自动清除归零还是继续保留在显示屏幕上直至下一次测试开始。清零和不清零模式可通过‘▲▼’切换；

设备组成：仪器主机1台、电源线1条、测试线1套、操作说明书1份（内含保修卡）

仪器大小约: 310mm(L)×275mm(W) ×140mm(H)     重约: 6 kg
