概述:

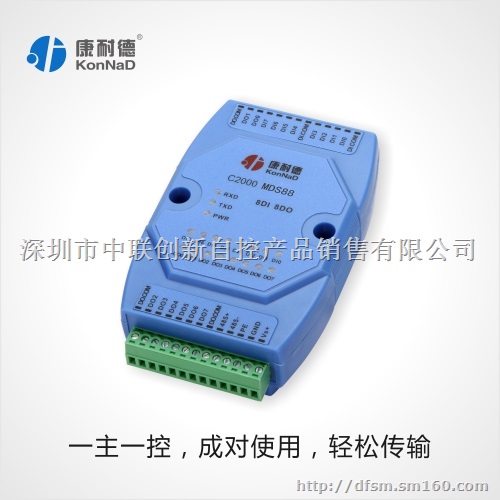

　　C2000 MDS88为RS485型开关量点对点传输模块，可以通过RS485网络进行开关量信号远程传输，完全可以替代现有基于线缆实现信号传输的解决方案。

　　　MDS88具备1个RS485通讯口、8路数字量输入（DI）和8路数字量输出（DO），DO可自定义上电初始状态。成对使用MDS88可以将8组输入输出信号通过RS485网络传输至PLC或DCS控制系统。通过使用MDS88，远端传感器信号便可以经由现有RS485网络精确传送至本地控制器或显示面板。提供5年质保服务。

特点：

　　→8路数字量输入；

　　→8路数字量输出；

　　→通过RS485传输物理信号；

　　→成对使用，一主一从MDS88间点对点开关量传输；

　　→I/O与系统完全隔离；

　　→RS485通讯接口提供光电隔离及每线600W浪涌保护；

　　→电源具有良好的过流过压、防反接保护功能；

　　→丰富的指示灯，全面查看状态，及时排查故障；

　　→安装方便。

技术参数:

数字量输入接口DI8路干接点输入

DI有保护过压小于240V ，过流小于80mA

数字量输出接口DO8路集电极开路输出，30VDC 500mA

DO有保护过压小于60V,过流小于500mA

串口通讯参数接口类型RS-485

波特率9600

数据位8

奇偶校验None

停止位1

流量控制None

通信协议Modbus RTU

串口保护串口ESD保护1.5KV

串口防雷600W

串口过流，过压小于240V，小于80mA

电源参数电源规格9-24VDC  (推荐12VDC)

电流100mA@12VDC

功耗小于2W

浪涌保护1.5kW

电源过压，过流60V，500mA

工作环境工作温度、湿度-25~85℃，5~95%RH，不凝露

储存温度、湿度-60~125℃，5~95%RH，不凝露

其他尺寸72.1*121.5*33.6mm

保修5年质保
