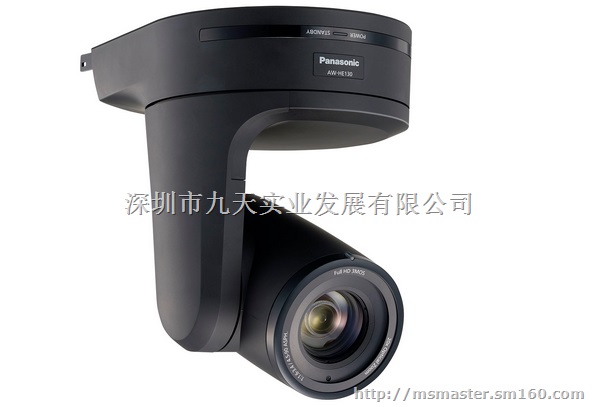

松下多用途遥控摄像机AW-HE130WMC/AW-HE130KMC

关键词：1/2.8"3MOS,240万像素，20倍光学变倍，1000电视线，高清术野摄像机，HD-SDI,HDMI,高清视频会议摄像机

产品特征：
通过IP 传输实现全高清视频输出
无需独立编码器的IP 视频传输降低了成本并简化了安装
支持POE+*3，实现更低的安装成本
使用电脑、Mac 笔记本和移动终端实现IP 视频监看和IP 控制
灵活的IP 控制架构简化了系统设计和操作*4
松下新开发的1/2.8 型3MOS 图像传感器应对高级视频拍摄和制作
光学图像稳定器和数字增距变焦能够快速反应拍摄清晰的图像
先进的色彩调整功能实现了精确成像
动态范围扩展（ DRS） / 混合数字降噪( 混合DNR)
夜间模式( 红外线拍摄)
冻结功能
支持多种格式，实现了灵活的输出
音频输入功能
卓越静音
高性能云台实现了拍摄过程中的平稳移动
其他功能

详细规格：
常规
电源  DC 12 V（交流适配器供电）DC 42 - 57 V（PoE+电源）
功耗  1.8 A（交流适配器供电）0.6 A（PoE+电源）
操作温度 0 °C 至 40 °C
存储温度 –20 °C 至 50 °C
操作湿度 20 % 至 90 % (无结露)
重量  约3.1Kg[含安装支架]
尺寸（WxHxD） 180 × 228 × 234 mm（不含凸起部分、电缆护套、吊装支架）
外观  AW-HE130WMC: 珍珠白 AW-HE130KMC: 黑色
控制器支持 AW-RP120MC, AW-RP50MC, AK-HRP200MC

输入
输入接口 DC 12 V IN, G/L IN (BNC)
  支持BB同步和三电平同步
  使用BB不能锁定色度副载波
  PoE+ (IEEE802.3标准)
输出
视频输出 HDMI HDMI接口
  HDMI 不支持HDCP
  不支持Viera Link
  HD/SD SDI 输出 SMPTE424/SMPTE292/SMPTE259 标准 75Ω(BNC×1)
  视频输出 NTSC/PAL 1.0 V [p-p]/75 Ω (BNC×1)
输入/输出
输入/输出接口 LAN 用于IP控制的LAN接口
  RS-422 RS-422A (RJ45)控制
  话筒/线路输入 ?3.5 mm立体声迷你插孔
  输入阻抗：高阻抗
  话筒输入时
  话筒/线路输入 话筒支持：立体声话筒（插入式电源、通过菜单进行开/关切换）
  电源电压: 2.5 V ± 0.5 V
  话筒输入灵敏度: 约 -40 dBV ± 3 dBV (0 dB=1 V/Pa, 1 kHz)
  线路输入时
  输入电平: 约 -10 dBV ±3 dBV
功能与性能
[摄像机单元]
图像传感器 1/2.8型240万像素3MOS
镜头  20倍光学变焦，F1.6 至 F3.4(f=4.5 mm ~ 90 mm; 35 mm 等同于: 32.13 mm ~ 642.5 mm)
聚焦  自动和手动之间切换
最短聚焦距离 整个变焦范围：800毫米 广角端：400毫米
分色光学系统 3MOS
最低照度 2 lx (50 %, F1.6, 36 dB)
水平分辨率 1000电视线（中央区域）
增益选择 0 dB - 36 dB
帧累积    0 dB, 6 dB, 12 dB, 18 dB, 24 dB
输出格式 1080/50p,1080/50i,1080/25p,
  1080/25PsF,720/50p,576/50p(i),
  1080/59.94p,1080/29.97p,1080/23.98p,
  1080/59.94i,1080/29.97PsF,1080/23.98PsF,
  720/59.94p,480/59.94p(i)
同步系统 内部/外部同步（BB/三电平)
[云台单元]
安装方法 桌面安装或吊装
摄像机/云台控制 IP连接线缆
  通过集线器连接时：
  LAN 线缆 (类别5e或更高, 直连线缆), 最长100米
  未使用集线器时
  LAN 线缆(类别5或更高, 交叉线缆) 最长100米
  RP连接线缆
  LAN 线缆 (类别5或更高, 直连线缆), 最长1000米
  RS-422A, AW系列协议
云台操作速度 0.08°/秒 至 60°/秒
水平旋转范围 ±175°
俯仰旋转范围 –30° 至 210°
静音  低于NC35

配件：AW-RP50MC小型控制器  AW-RP120MC摄像机控制器  AK-HRP200MC遥控面板  AW-RM50MC无线遥控器  AW-HS50MC小型实况切换台 WV-Q105A吊装支架
