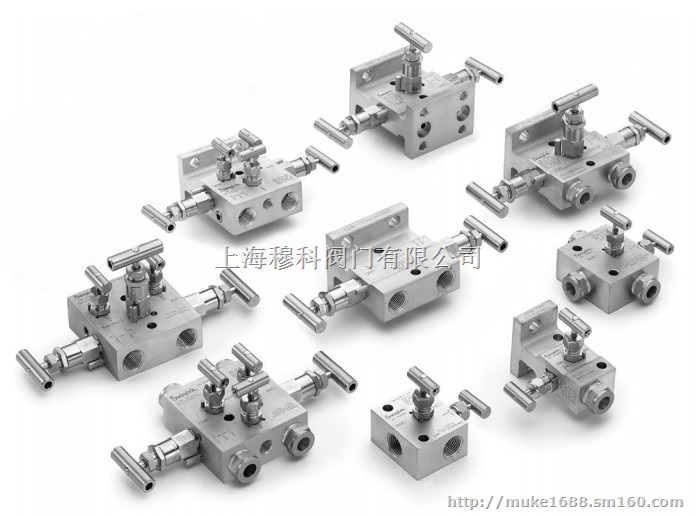

仪表阀组
V 、V B 和 V L 系列
■ 2- 、3- 、和 5 阀仪表阀组
■ 全 316 不锈钢结构,带有 PTFE 填料
■ 工作压力达 6000 psig (413 bar)
■ 用 Grafoil? 阀填料时，温度达 648°C (1200°F)
阀组特点
世伟洛克 (Swagelok?) 供应各种各样 2-、3- 和 5 阀仪表阀组。2 阀组设计成供静压和液
位用途使用; 3 和 5 阀组为差压用途而设计。
V、VB 和 VL 系列阀组为卧式主体设计,阀组连接件的选择,包括 1/2 in 和 12 mm
内世伟洛克管接头, 1/2 in 内螺纹 (NPT 和 ISO 228/1) 和法兰 ( MSS SP-99)。
直接安装阀组
VE 系列
■ 二, 三和五阀仪表阀组
■ 全部为 316 不锈钢结构, PTFE 或石墨填料和密封
■ 工作压力可达 6000 psig (413 bar)
■ 采用石墨填料时工作温度*达 454oC (850oF) ；采 用 PTFE 填料时工作温度*204oC (400oF)
压力表阀
特点
■ 不锈钢结构
■ 无旋转球头和旋塞头阀杆设计
■ 棒轴形直通孔 ( 旋塞头设计)
■ 延伸阀体获得隔热距离
■ 1/2 和 3/4 in. 外螺纹至 1/2 in. NPT 内螺纹端接
■ 1/2 in. 内螺纹标准压力表接口
■ 选用 160 规范公称管壁或更厚以加强阀进口接头强度
■ 标准的阀帽定位板
工艺接口阀
Kenmac? 系列工艺接口阀和工艺单法兰
■ 不锈钢、碳钢和双相不锈钢材料
■ 压力额定值符合 ASME B16.5 标准
■ 与 ASME B16.5 标准相符合的法兰连接
■ 3/8 至 2 in. (9.5 至 50.8 mm) 的球阀孔径
液流选择系统
工艺分析仪用
SSV 系列
■ 使用单一紧凑型模块提供双关断和排放 (DBB) 操作
■ 传统 NPT 和符合 ANSI/ISA 76.00.02 的设计
■ 系统压力达 250 psig (17.2 bar), 执行压力 40 psig (2.8 bar)
■ 集成流动回路提供一致的出口流量
■ 醒目的彩色可视指示环指示开启位置
