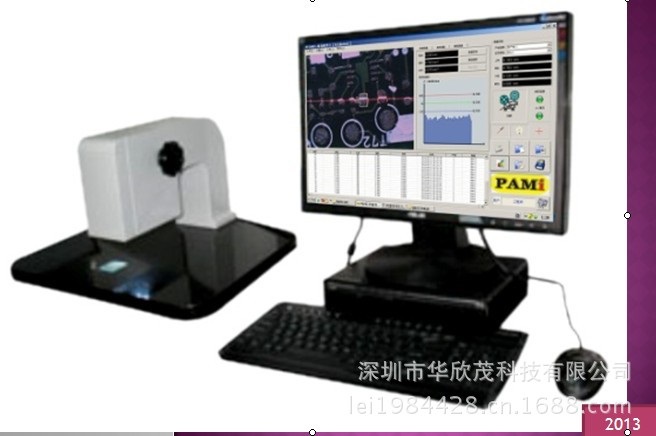

主要硬件组成部分：
规格参数：
项目 | 参数 |
相机 | 标配300万，可选500万 |
解析度 | 5μm，10μm |
重复测量精度 | ≤0.004mm |
测量范围 | 0.002mm-2mm |
检测方式 | 半导体激光器 |
量块精度 | ±0.03μm(检测报告) |
光源 | 高亮度LED |
电源 | AC220V-240V，50/60Hz |
电脑 | dell主机，19寸宽屏显示器 |
尺寸/重量 | 420*410*310mm，30Kg |
功能：
1 中/英 图文界面操作
2 测量高度、圆周、直径、间距、面积、体积
3 适应不同厚度的PCB板上的锡膏厚度测量
4 提供X-BAR，range管制图
5 提供CP,CPK管制图
6 NG/OK比例图表
7测量数据自动存储，存档
8 数据导出TXT / EXCEL格式
9 提供时间段的SPC数据分析、存储、打印
软件优势：
1 自动区分OK / NG数据
2 自动/手动生成位号
3 可根据需要调取某一时间段的数据生成SPC图表
4 SPC图表、数据整体打印功能
5 测量数据提供多种保存方法
6 操作简单
7 测量数据准确
8 可根据客户的需求改进软件的功能
2D/3D锡膏测厚仪的区别与优势：
对比项目 \ 产品 | 2D（desktop） | 3D（desktop） | 2D SPI优势 |
测量0.5mm标准块 | 0.495 | 0.498 | 准确度与3D几乎相同 |
3D图像 | 3维剖面图 | 图像合成 | ----- |
测量方式 | 抽检 | 抽检 | ----- |
移动PCB方式 | 手动（移动平台可选） | XY Table | ----- |
解析度 | 0.005mm | 0.010mm（最小） | 精度高 |
操作人员要求 | 工厂一线操作员 | 对图像有一些了解的工程师或技术员 | 降低用工成本 |
操作难度 | 简单 | 较复杂 | 2D比较简单化 |
成本 | 低廉 | 高 | 成本低 |
占地空间 | 小 | 大 | 占地空间少 |
如何选择锡膏测厚仪-稳定性
重复性测量
在环境不变的情况下，重复测量同一个点，所得的数据进行分析，误差范围越小证明机器的稳定性更可靠。
SH-100 2D能做到的：
序号 | 高度值 | 序号 | 高度值 |
1 | 0.133 | 6 | 0.133 |
2 | 0.132 | 7 | 0.133 |
3 | 0.133 | 8 | 0.134 |
4 | 0.133 | 9 | 0.133 |
5 | 0.133 | 10 | 0.133 |
如何选择锡膏测厚仪-准确性
标准治具的可靠性
标准治具的精度直接影响测量数值的准确性。
例：治具的高度值偏小，测量数值偏小；反之成正比。
SH-100 2D能做到的：
如何选择锡膏测厚仪-精准度
相机分辨率的大例：0201的锡膏能否看的清析，绝大部分的因素取决于相机，相机分辨率率小，看的物体越细微。
另外分辨率也会影响到测量数据的准确性。
SH-100 2D能做到的（比如）：
