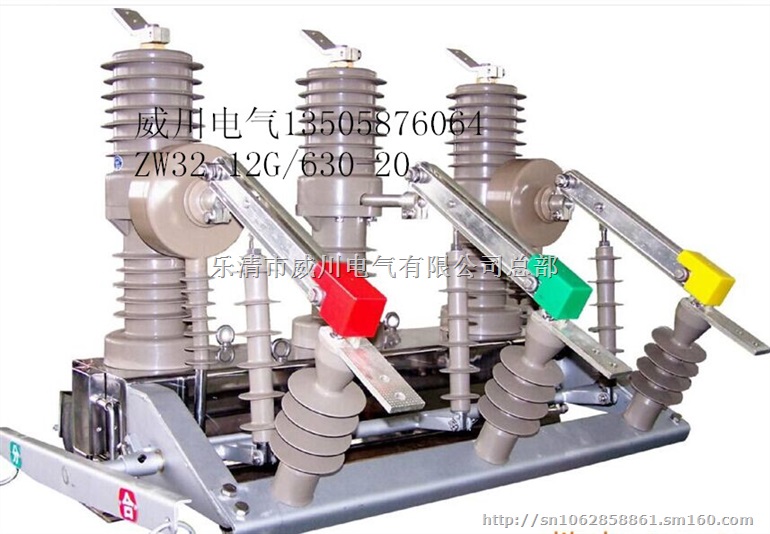

ZW32-12看门狗

（1）型号ZW32-12G《CH是代表自动重合器》Z32是代表户外，G是代表隔离刀，M是代表永磁机构，12是代表电压

（2）产品介绍；本断路器有手动操作和电动操作，有带电压互感器，有带隔离刀，有不锈钢铁壳。

（3）630A是代表电流，（20KVA-25KVA-31.5KVA是代表短路断开电流。）

1 3 5 8 8 9 6 3 9 7 0熊小峰

产品如果有问题，省外48小时到达，省内24小时到达维护，客户可放心所用

断路器简介

各机械特性对产品性能的影响产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。下面对各机械特性参数与产品性能的关系分述如下：

　　1.开距触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距 太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常 在9～12mm之间，35kV的则在20～30mm之间。

　　2.触头接触压力在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直 径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力 有如下几个作用：

　　(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。

　　(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。

　　(3)抑制合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。

　　(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能 力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头 压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济

ZW32智能重合器户外高压真空自动重合器（以下简称重合器）适用于交流50Hz、电压10~12kV的三相配电网络系统，

该重合器是能够按照规定的开断和复合顺序在交流线路中自动进行开断和重合操作，并在其后自动复位或闭锁的自具控制保护功能的高压开关设备，

与分断器等配合使用，可以不靠另外控制系统实现配电自动化，这种系统可以快速分段和隔离故障，将停电范围缩至最小，是城网农网改造的理想设备。

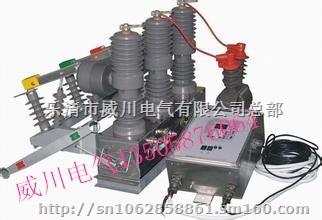

重合器由断路器本体、电压互感器及重合控制器组成。二、使用环境条件

　　1、周围空气温度：上限+40度，下限—40度；

　　2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

　　3、风压：不超过700Pa(相当于风速34m／s)；

　　4、地震烈度：不超过8度；

　　5、污秽等级：Ⅳ级；

　　6、最大日温差：不超过25度；

　　7、相对湿度：日平均不大于95％，月平均不大于90％；

　　8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
